Вертикальный многоступенчатый насос Grundfos CRE 4-20 A-A-A-BUBE, артикул: 41505602

Артикул: 41505602

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

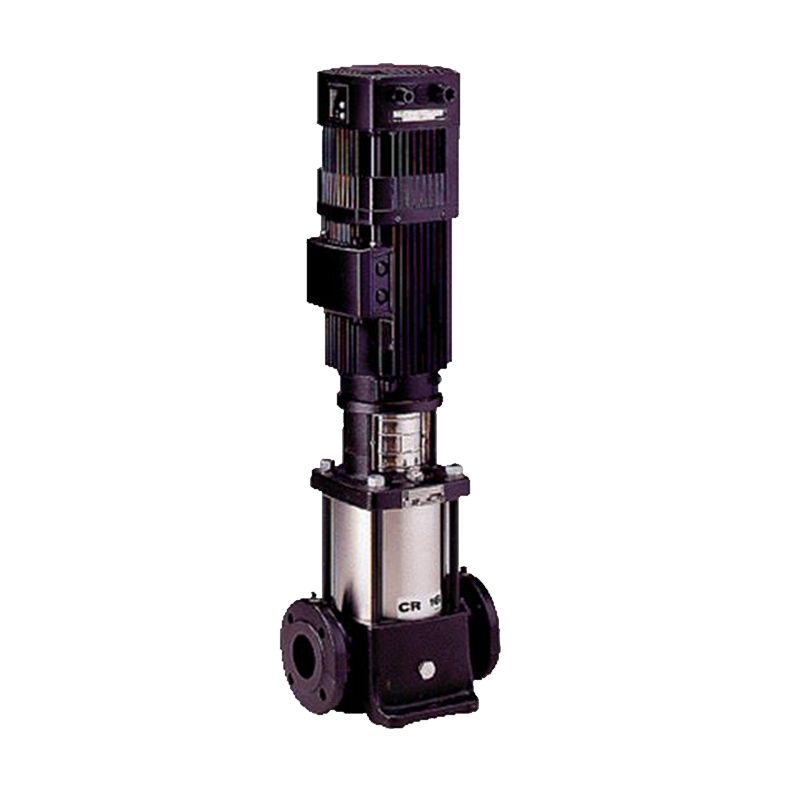

Grundfos CRE 4-20 A-A-A-BUBE, артикул: 41505602 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

• «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
• «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
• «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

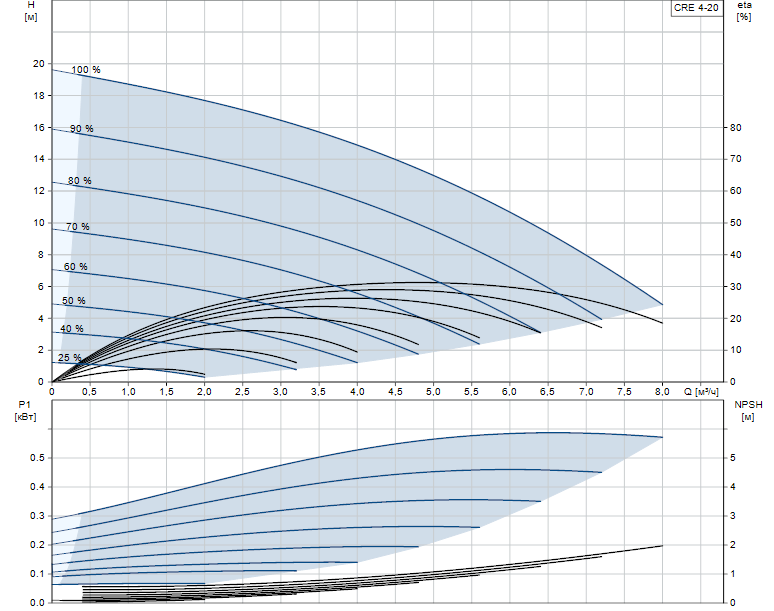

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2900 об/м
Номинальный расход 6 м3/ч
Номинальный напор 10.3 м
Ступени 2
Рабочие колеса 2
Low NPSH N
Код торцевого уплотнения вала BUBE
Номер насоса 41500002
Тип исполнения A
Модель D

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание 0.6020
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 71A
Номинальная мощность — P2 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-240 В
Номинальный ток 4.5 A
Cos фи — характеристика мощности 0.54
Номинальная скорость 700-2800 об/м
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85555102

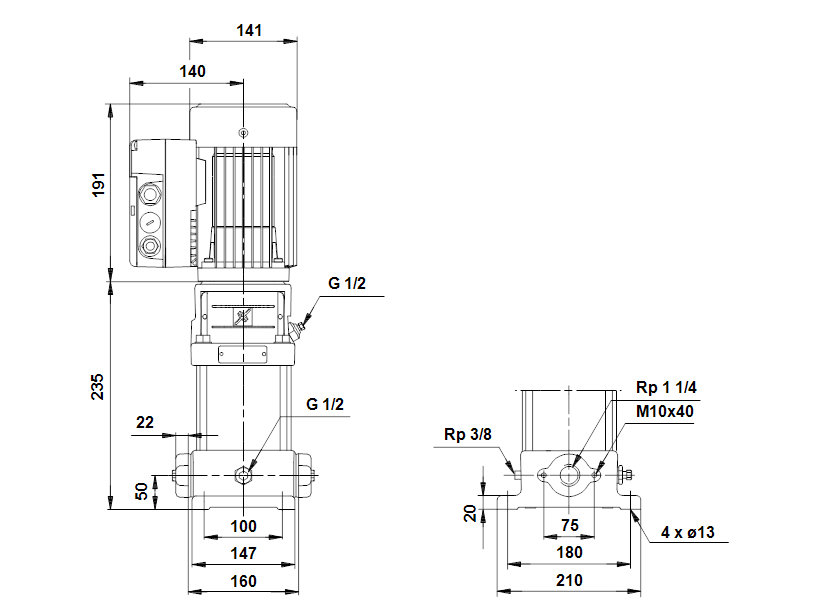

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 120 °C
Стандарт трубного присоединения OVAL
Размер всасывающего патрубка Rp 1 1/4
Размер напорного патрубка Rp 1 1/4
Размер фланца электродвигателя F85
Код присоединения A

Управление:

Другое:

Вес(Нетто) 30 кг
Объем поставки 0.054 м3
