Вертикальный многоступенчатый насос Grundfos CRE 20-3 A-F-A-E-HQQE, артикул: 96512875

Артикул: 96512875

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRE 20-3 A-F-A-E-HQQE, артикул: 96512875 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

• «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
• «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
• «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

Технические данные:

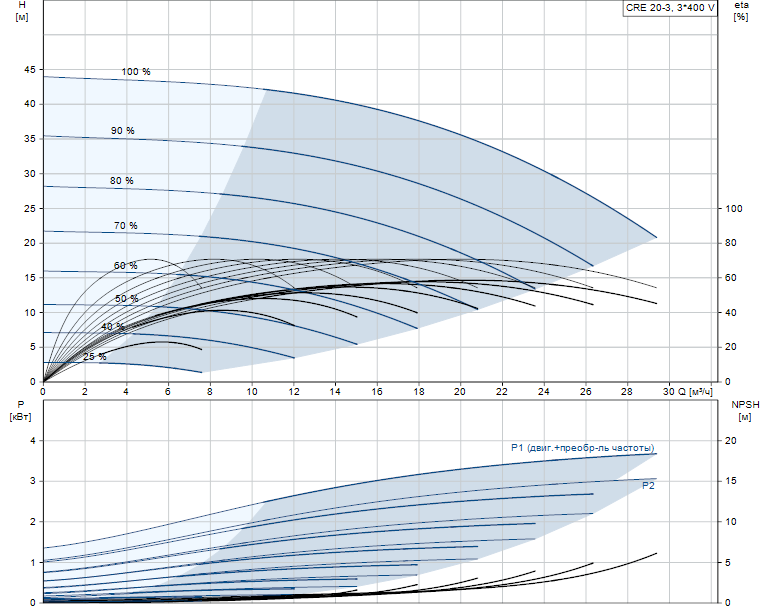

Скорость насоса, при которой расчитаны его характеристики 2917 об/м
Номинальный расход 21 м3/ч
Номинальный напор 34.6 м
Ступени 3
Рабочие колеса 3
Low NPSH N
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE,TR
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN-JL1030
Основание A48-30 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя 112MC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 4 кВт
Энергия (Р2), необходимая для насоса 4 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-480 В
Номинальный ток 8.10-6.60 A
Cos фи — характеристика мощности 0.94-0.92
Номинальная скорость 360-2920 об/м
Энергоэффективность IE3 88,1%
Эффективность электродвигателя при полной нагрузке 88.1 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя B
Номер электродвигателя 85755413

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C

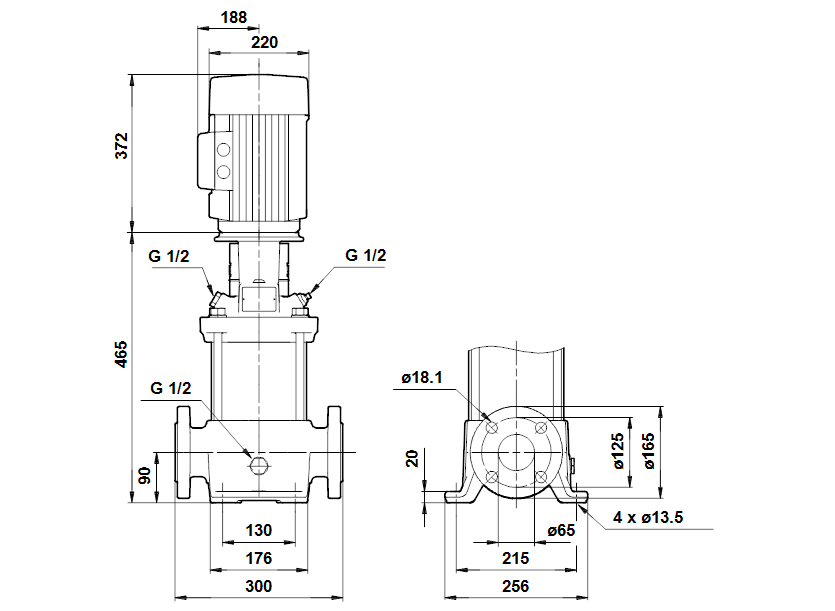

Стандарт трубного присоединения DIN
Размер всасывающего патрубка DN 50
Размер напорного патрубка DN 50
Допустимое давление PN 16
Размер фланца электродвигателя FT130
Код присоединения F

Управление:

Другое:

Минимальный индекс эффективности, MEI ? 0.7
Вес(Нетто) 76 кг
Вес(Брутто) 83 кг
Config. file no 96115807
