Вертикальный многоступенчатый насос Grundfos CRE 10-1 A-FJ-A-E-HQQE, артикул: 98390238

[elementor-template id=»15025″]

Артикул: 98390238

Стоимость: 1580,40 1343,34 руб. с НДС

Срок поставки: 2-3 рабочие недели



Масса Брутто: 37 кг

Объем упаковки: 0,15 м3

Габариты упаковки (ДхШхВ), мм: 822х414х421

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CRE 10-1 A-FJ-A-E-HQQE артикул: 98390238 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

  • «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
  • «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
  • «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

  • два выделенных цифровых входа;
  • три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
  • подача напряжения 5 В на потенциометр и датчик;
  • один аналоговый вход, 0-10 В, 0(4)-20 мА;
  • два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
  • два входа Pt100/Pt1000;
  • LiqTec, вход датчика системы защиты от сухого хода;
  • вход и выход цифрового датчика Grundfos;
  • подача напряжения 24 В на датчики;
  • два выхода сигнального реле (беспотенциальные контакты);
  • соединение GENIbus;
  • интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3400 об/м
Номинальный расход: 12.1 м3/ч
Номинальный напор: 10 м
Head max: 14.3 м
Ступени: 2
Рабочие колеса: 1
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE, EAC,ACS
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: SIC

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 80A
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 0.75 кВт
Энергия (Р2), необходимая для насоса: 0.75 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 200-240 В
Номинальный ток: 4.70-3.90 A
Cos фи — характеристика мощности: 0.99
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 85.2%
Эффективность электродвигателя при полной нагрузке: 85.2 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 98248266

Монтаж:

Максимальная температура окружающей среды: 50 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: DIN / JIS
Размер всасывающего патрубка: DN 40
Размер всасывающего патрубка: 1 1/2 inch
Размер напорного патрубка: DN 40
Допустимое давление: PN 25
Размер входного фланца: 300 lb
Размер фланца электродвигателя: FT100
Код присоединения: FJ

Другое:

Control panel: Стандарт
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in
Датчик давления: Н

Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 37 кг
Брутто вес: 41 кг
Объем поставки: 0.143 м3
Danish VVS No.: 385943201
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500

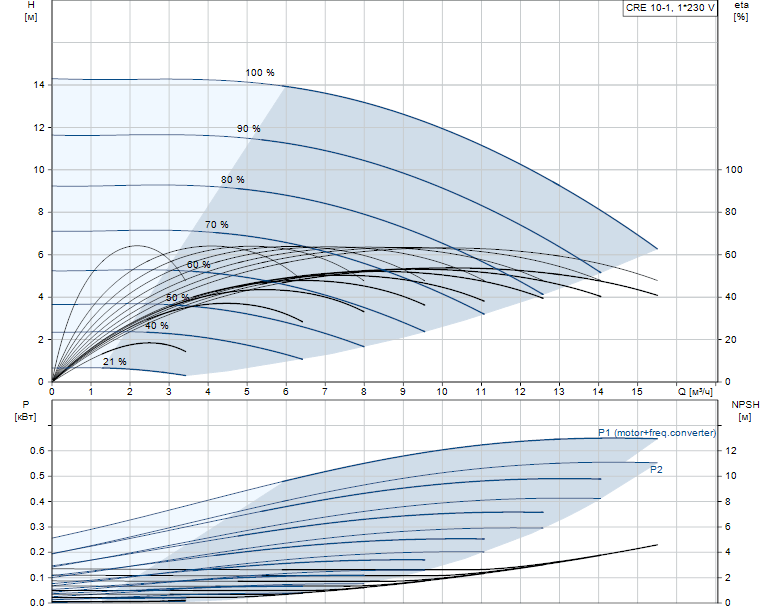

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CRE 10-1 A-FJ-A-E-HQQE артикул: 98390238

Габаритные размеры:

Габаритные размеры насоса Grundfos CRE 10-1 A-FJ-A-E-HQQE артикул: 98390238

Деталировка:

Деталировка насоса Grundfos CRE 10-1 A-FJ-A-E-HQQE артикул: 98390238

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
