Насос Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753

Вертикальный многоступенчатый насос Grundfos CR 95-5 A-F-A-V-HQQV, артикул: 99141753

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753

Артикул: 99141753

Стоимость: 8910 7573,5 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 378,727 кг

Объем упаковки: 1135,64 м3

Габариты упаковки (ДхШхВ), мм: 1955х670х867

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2965 об/м
Номинальный расход: 95 м3/ч
Номинальный напор: 117.1 м
Head max: 154.2 м
Ступени: 5
Рабочие колеса: 5
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A
Охлаждение: IC 411

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание и головная часть: Высокопрочный чугун с ШГ
Основание и головная часть, EN/DIN: EN 1563 EN-GJS-500-7
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Код материала: A
Код резины: V
Подшипник: WC/WC
Опорный подшипник: Graflon
Материал, сертифицирован по: Европейским стандартам

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 37 кВт
Энергия (Р2), необходимая для насоса: 37 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 68,0-63,0/39,0-36,0 A
Пусковой ток: 670-670 %
Cos фи — характеристика мощности: 0.88
Номинальная скорость: 2955 об/м
Энергоэффективность: IE3 93,7%
Эффективность электродвигателя при полной нагрузке: 93.7-93.7 %
Эффективность двигателя при 3/4 нагрузки: 93.9-93.9 %
Эффективность электродвигателя при 1/2 нагрузки: 93.5-93.5 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 81U15334

Монтаж:

Максимальная температура окружающей среды: 55 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 90 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 100
Размер напорного патрубка: DN 100
Допустимое давление: PN 16
Размер фланца электродвигателя: FF350
Код присоединения: F

Другое:

Преобразователь частоты: NONE

Нетто: 379 кг
Брутто вес: 452 кг
Объем поставки: 1.14 м3
Разгрузочная гидропята: N
Сертификаты: CE, EAC, ACS, WRAS
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500

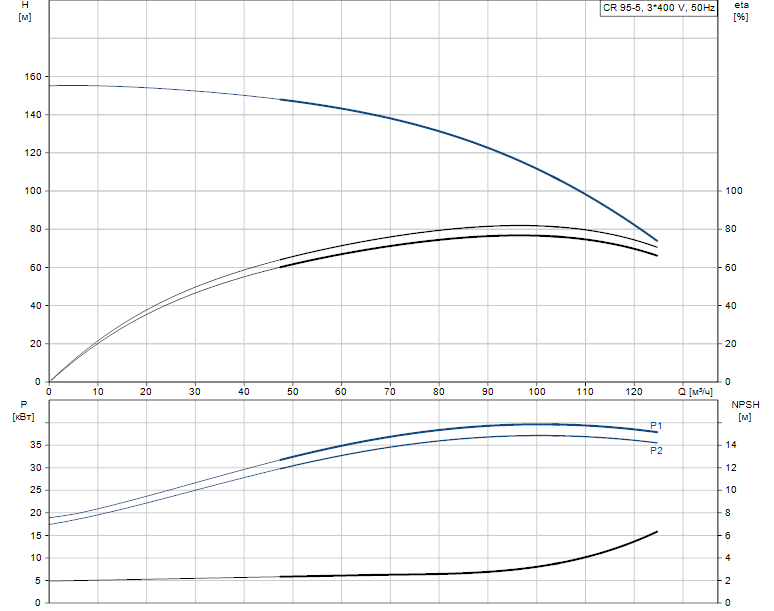

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753

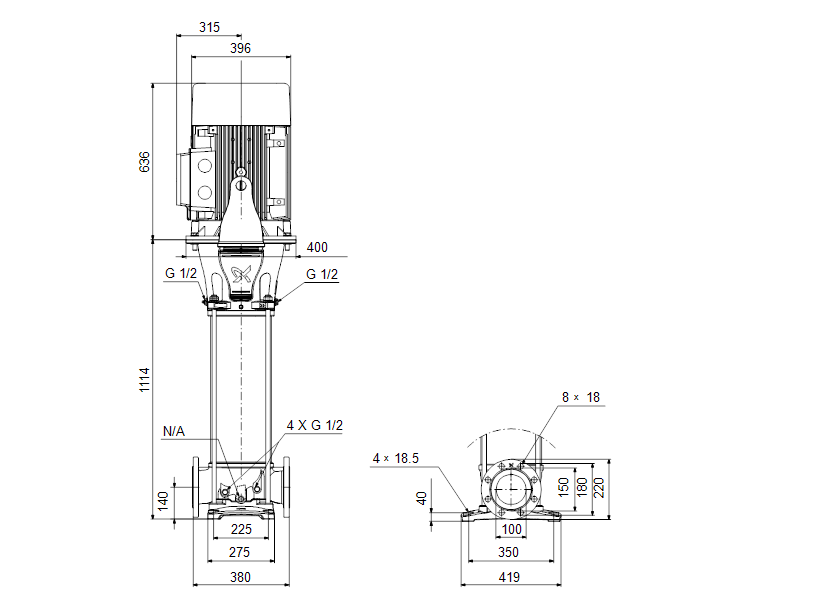

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753

Деталировка:

Деталировка насоса Grundfos CR 95-5 A-F-A-V-HQQV артикул: 99141753

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
