Насос Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Вертикальный многоступенчатый насос Grundfos CR 95-3-2 A-F-A-V-HQQV, артикул: 99141750

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750

Артикул: 99141750

Стоимость: 7012,80 5960,88 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 224,364 кг

Объем упаковки: 611,111 м3

Габариты упаковки (ДхШхВ), мм: 1540х555х715

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2953 об/м
Номинальный расход 95 м3/ч
Номинальный напор 53.7 м
Head max 76.5 м
Ступени 3
Рабочие колеса 3
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A
Охлаждение IC 411

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Высокопрочный чугун с ШГ
Основание и головная часть, EN/DIN EN 1563 EN-GJS-500-7
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Код материала A
Код резины V
Подшипник WC/WC
Опорный подшипник Graflon
Материал, сертифицирован по Европейским стандартам

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 160LB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 18.5 кВт
Энергия (Р2), необходимая для насоса 18.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 34,5-32,5/20,0-18,8 A
Пусковой ток 830-980 %
Cos фи — характеристика мощности 0.89-0.85
Номинальная скорость 2940-2950 об/м
Энергоэффективность IE3 92,4%
Эффективность электродвигателя при полной нагрузке 92.4-92.4 %
Эффективность двигателя при 3/4 нагрузки 93.2 %
Эффективность электродвигателя при 1/2 нагрузки 93.2 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U17528

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 16
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Преобразователь частоты NONE

Нетто 224 кг
Брутто вес 275 кг
Объем поставки 0.611 м3
Разгрузочная гидропята N
Сертификаты CE, EAC, ACS, WRAS
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500

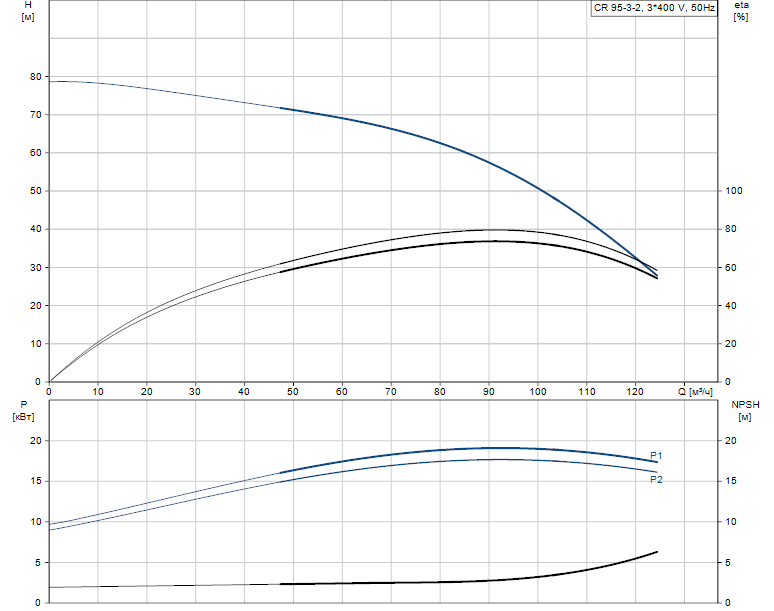

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750

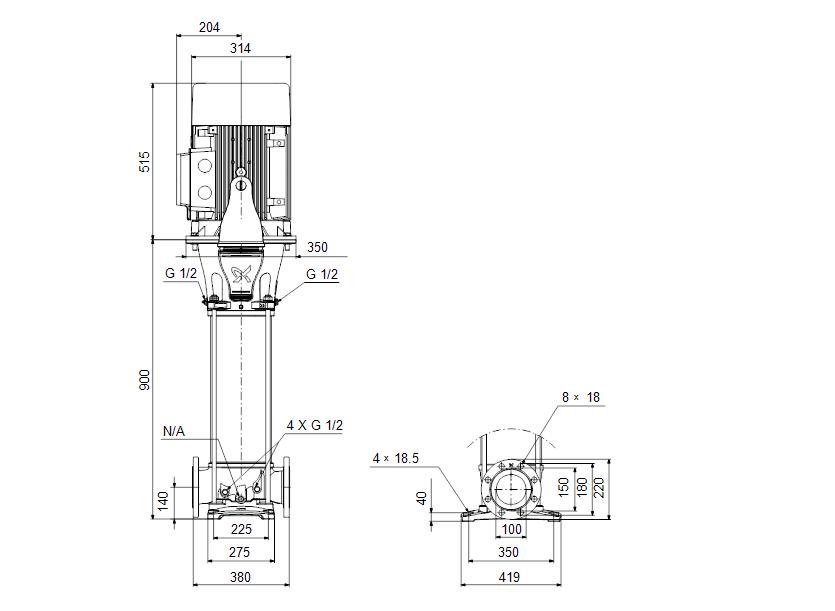

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750

Деталировка:

Деталировка насоса Grundfos CR 95-3-2 A-F-A-V-HQQV артикул: 99141750

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
