Техническое описание:
Grundfos CR 64-8-1 A-F-A-E-HQQE артикул: 96123547 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2960 об/м
Номинальный расход 64 м3/ч
Номинальный напор 181.3 м
Head max 224.4 м
Ступени 8
Рабочие колеса 8
Число рабочих колес с уменьшенным диаметром 1
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -30 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1563 EN-GJS-500-7
Основание и головная часть,AISI/ASTM ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon |
Данные электрооборудования:
Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 45 кВт
Энергия (Р2), необходимая для насоса 45 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 81,0-74,0/47,0-43,0 A
Пусковой ток 690-690 %
Cos фи — характеристика мощности 0.89
Номинальная скорость 2960 об/м
Энергоэффективность IE3 94,0%
Эффективность электродвигателя при полной нагрузке 94.0-94.0 %
Эффективность двигателя при 3/4 нагрузки 94.5-94.5 %
Эффективность электродвигателя при 1/2 нагрузки 94.4-94.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U15336 |
Монтаж:
Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 120 °C
Макс. давление при заданной темп-ре 30 бар / -30 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 40
Размер фланца электродвигателя FF400
Код присоединения F |
Другое:
Преобразователь частоты NONE
Минимальный индекс эффективности, MEI ? 0.70
Нетто 448 кг
Брутто вес 498 кг
Объем поставки 1.13 м3
Danish VVS No. 385908081
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500 |

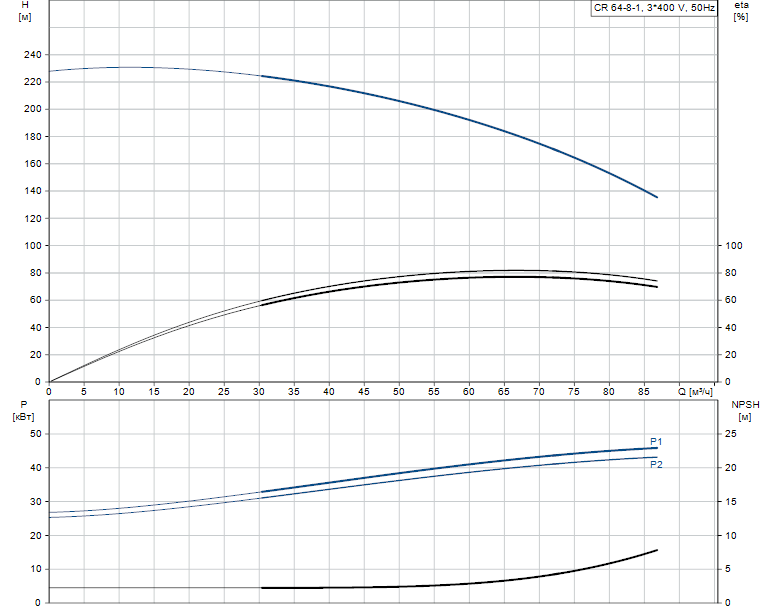

Гидравлические характеристики:

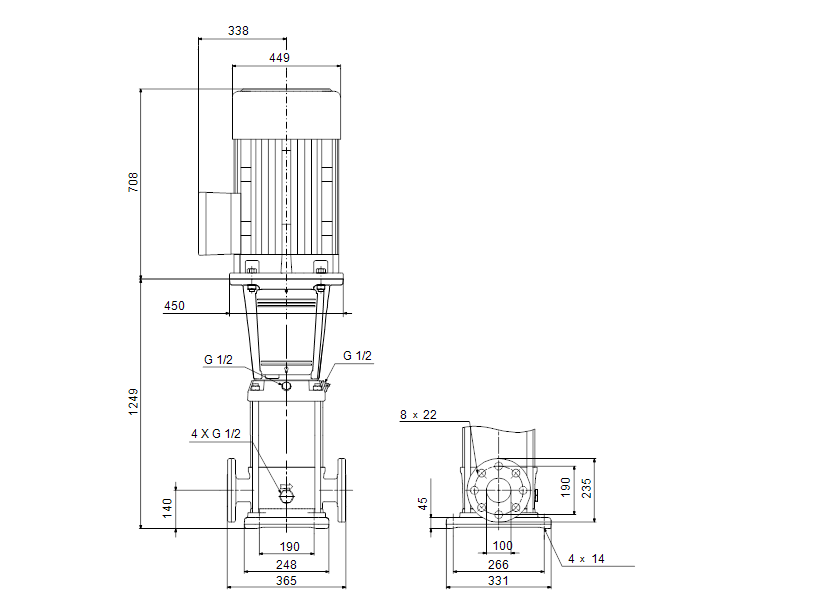

Габаритные размеры:

Деталировка:


Поз.5а, 4а и 4 |
Нижняя, средняя и верхняя камеры в сборе с подшипником; |
Поз.49 |
Рабочее колесо; |
Поз.8 |
Муфта; |
Поз.51 |
Вал; |
Поз.37 |
Уплотнительное кольцо O-ring; |
Поз.105 |
Комплект торцевого уплотнения; |
Поз.45 |
Кольцо щелевого уплотнения; |
Поз.153 и 154 |
Подшипники электродвигателя (см. деталировку электродвигателя) |
Поз.47а |
Подшипник скольжения; |
|
|
