Вертикальный многоступенчатый насос Grundfos CR 64-4-2 A-F-A-V-HQQV, артикул: 96123556

Артикул: 96123556

Стоимость: 6986,40 5938,44 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 195,9 кг

Объем упаковки: 0,495 м³

Габариты упаковки (ДхШхВ), мм: 1615х490х625

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 64-4-2 A-F-A-V-HQQV артикул: 96123556 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

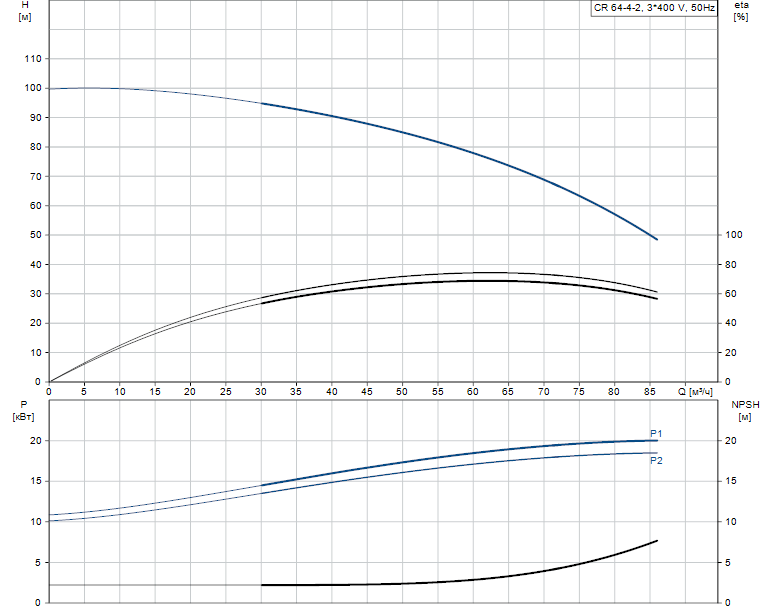

Скорость насоса, при которой расчитаны его характеристики 2934 об/м
Номинальный расход 64 м3/ч
Номинальный напор 74.7 м
Head max 99 м
Ступени 4
Рабочие колеса 4
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1563 EN-GJS-500-7
Основание и головная часть,AISI/ASTM ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 160LB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 18.5 кВт
Энергия (Р2), необходимая для насоса 18.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 34,5-32,5/20,0-18,8 A
Пусковой ток 830-980 %
Cos фи — характеристика мощности 0.89-0.85
Номинальная скорость 2940-2950 об/м
Энергоэффективность IE3 92,4%
Эффективность электродвигателя при полной нагрузке 92.4-92.4 %
Эффективность двигателя при 3/4 нагрузки 93.2 %
Эффективность электродвигателя при 1/2 нагрузки 93.2 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U17528

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 16
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.70
Нетто 196 кг
Брутто вес 229 кг
Объем поставки 0.495 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500
