Техническое описание:
Grundfos CR 5-9 A-A-A-V-HQQV артикул: 96517010 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 2896 об/м
Номинальный расход: 5.8 м3/ч
Номинальный напор: 47.7 м
Head max: 63.9 м
Ступени: 9
Рабочие колеса: 9
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: CE, EAC
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V
Подшипник: SIC |
Данные электрооборудования:
Стандарт электродвигателя: IEC
Тип электродвигателя: 90SB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 1.5 кВт
Энергия (Р2), необходимая для насоса: 1.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-415Y В
Номинальный ток: 5.45/3.15 A
Пусковой ток: 850-930 %
Cos фи — характеристика мощности: 0.87-0.82
Номинальная скорость: 2890-2910 об/м
Энергоэффективность: IE3 84,2%
Эффективность электродвигателя при полной нагрузке: 84.2 %
Эффективность двигателя при 3/4 нагрузки: 84.5 %
Эффективность электродвигателя при 1/2 нагрузки: 83.1 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 85U05906 |
Монтаж:
Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 90 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: Oval / Rp
Размер всасывающего патрубка: 1 1/4 inch
Размер напорного патрубка: 1 1/4 inch
Допустимое давление: PN 16
Размер фланца электродвигателя: FT115
Код присоединения: A |
Другое:
Преобразователь частоты: NONE
Минимальный индекс эффективности, MEI ?: 0.57
Нетто: 35.1 кг
Брутто вес: 39.1 кг
Объем поставки: 0.092 м3
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500 |

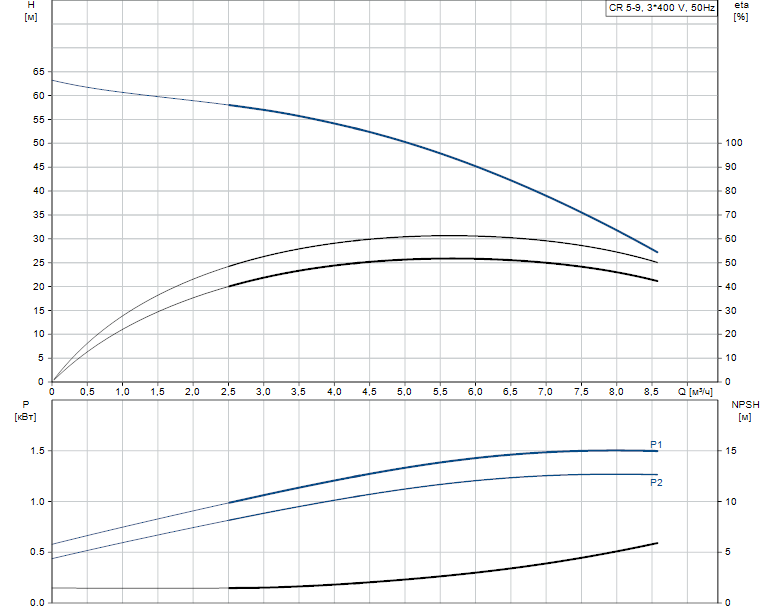

Гидравлические характеристики:

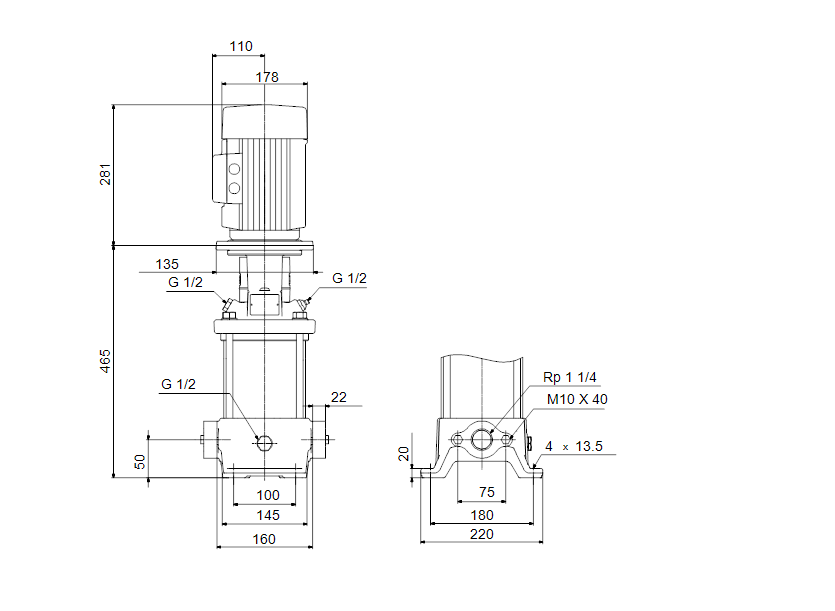

Габаритные размеры:
Деталировка:
Поз.5а, 4а и 4 |
Нижняя, средняя и верхняя камеры в сборе с подшипником; |
Поз.49 |
Рабочее колесо; |
Поз.8 |
Муфта; |
Поз.51 |
Вал; |
Поз.37 |
Уплотнительное кольцо O-ring; |
Поз.105 |
Комплект торцевого уплотнения; |
Поз.45 |
Кольцо щелевого уплотнения; |
Поз.153 и 154 |
Подшипники электродвигателя (см. деталировку электродвигателя) |
Поз.47а |
Подшипник скольжения; |
|
|
