Техническое описание:
Grundfos CR 5-9 A-A-A-E-HQQE артикул: 96516992 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2896 об/м
Номинальный расход 5.8 м3/ч
Номинальный напор 47.7 м
Head max 63.9 м
Ступени 9
Рабочие колеса 9
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC |
Данные электрооборудования:
Стандарт электродвигателя IEC
Тип электродвигателя 90SB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.5 кВт
Энергия (Р2), необходимая для насоса 1.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 5.45/3.15 A
Пусковой ток 850-930 %
Cos фи — характеристика мощности 0.87-0.82
Номинальная скорость 2890-2910 об/м
Энергоэффективность IE3 84,2%
Эффективность электродвигателя при полной нагрузке 84.2 %
Эффективность двигателя при 3/4 нагрузки 84.5 %
Эффективность электродвигателя при 1/2 нагрузки 83.1 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85U05906 |
Монтаж:
Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 1/4 inch
Размер напорного патрубка 1 1/4 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT115
Код присоединения A |
Другое:
Преобразователь частоты NONE
Минимальный индекс эффективности, MEI ? 0.57
Нетто 35.1 кг
Брутто вес 39.1 кг
Объем поставки 0.092 м3
Danish VVS No. 385902009
Swedish RSK No. 5824852
Norwegian NRF no. 9040283
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500 |

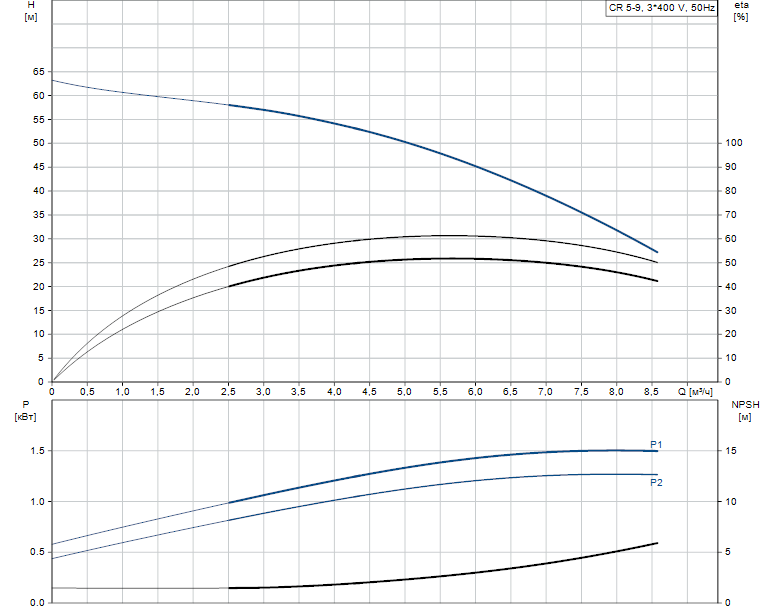

Гидравлические характеристики:

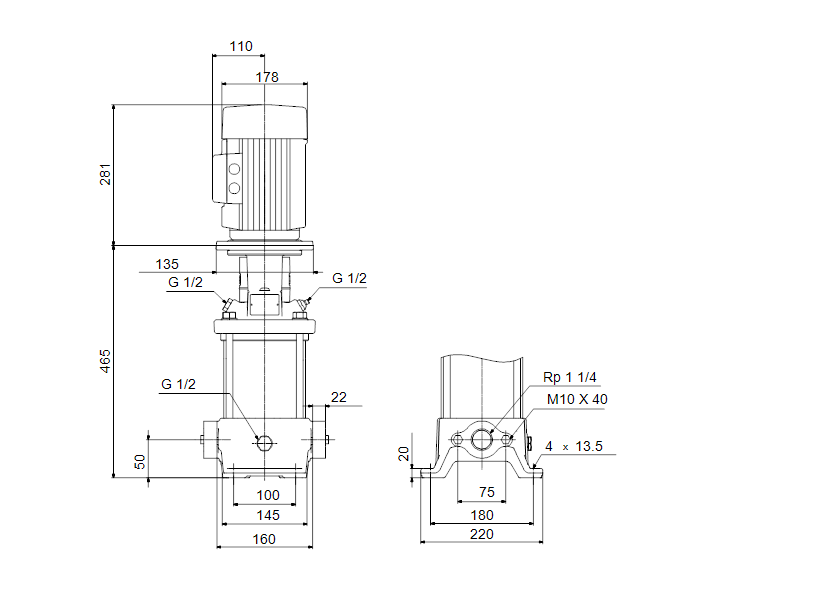

Габаритные размеры:
Деталировка:
Поз.5а, 4а и 4 |
Нижняя, средняя и верхняя камеры в сборе с подшипником; |
Поз.49 |
Рабочее колесо; |
Поз.8 |
Муфта; |
Поз.51 |
Вал; |
Поз.37 |
Уплотнительное кольцо O-ring; |
Поз.105 |
Комплект торцевого уплотнения; |
Поз.45 |
Кольцо щелевого уплотнения; |
Поз.153 и 154 |
Подшипники электродвигателя (см. деталировку электродвигателя) |
Поз.47а |
Подшипник скольжения; |
|
|
