Насос Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Вертикальный многоступенчатый насос Grundfos CR 5-4 A-FGJ-A-E-HQQE, артикул: 96517039

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039

Артикул: 96517039

Стоимость: 848,40 721,14 руб. с НДС

Срок поставки: в наличии или 1 рабочая неделя



Масса Брутто: 23,71 кг

Объем упаковки: 0,063 м3

Габариты упаковки (ДхШхВ), мм: 695х302х302

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2856 об/м
Номинальный расход 5.8 м3/ч
Номинальный напор 19.4 м
Head max 28.3 м
Ступени 4
Рабочие колеса 4
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71B
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.55 кВт
Энергия (Р2), необходимая для насоса 0.55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 2.50/1.44 A
Пусковой ток 580-620 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2830-2850 об/м
Энергоэффективность IE3 77,8%
Эффективность электродвигателя при полной нагрузке 77.8 %
Эффективность двигателя при 3/4 нагрузки 81.5 %
Эффективность электродвигателя при 1/2 нагрузки 79.5 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85805103

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение DIN / ANSI / JIS
Размер всасывающего патрубка DN 25/32
Размер всасывающего патрубка 1 1/4 inch
Размер напорного патрубка DN 25/32
Размер напорного патрубка 1 1/4 inch
Допустимое давление PN 25
Размер входного фланца 250 lb
Размер фланца электродвигателя FT85
Код присоединения FGJ

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.57
Нетто 23.7 кг
Брутто вес 26.5 кг
Объем поставки 0.063 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500

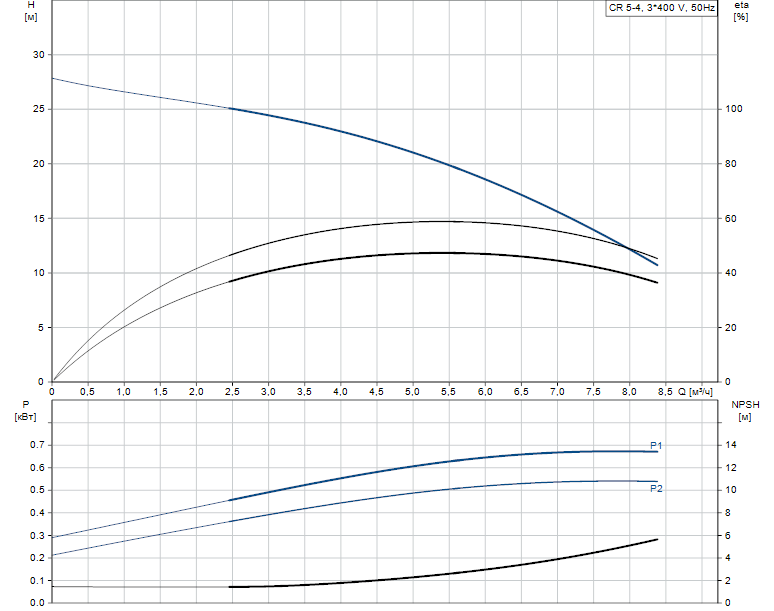

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039

Деталировка:

Деталировка насоса Grundfos CR 5-4 A-FGJ-A-E-HQQE артикул: 96517039

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
