Насос Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977

Вертикальный многоступенчатый насос Grundfos CR 5-4 A-A-A-E-HQQE, артикул: 96516977

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977

Артикул: 96516977

Стоимость: 712,8 605,88 руб. с НДС

Срок поставки: в наличии или 1 рабочая неделя



Масса Брутто: 19,11 кг

Объем упаковки: 0,054 м3

Габариты упаковки (ДхШхВ), мм: 595х302х302

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2856 об/м
Номинальный расход 5.8 м3/ч
Номинальный напор 19.4 м
Head max 28.3 м
Ступени 4
Рабочие колеса 4
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71B
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.55 кВт
Энергия (Р2), необходимая для насоса 0.55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 2.50/1.44 A
Пусковой ток 580-620 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2830-2850 об/м
Энергоэффективность IE3 77,8%
Эффективность электродвигателя при полной нагрузке 77.8 %
Эффективность двигателя при 3/4 нагрузки 81.5 %
Эффективность электродвигателя при 1/2 нагрузки 79.5 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85805103

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 1/4 inch
Размер напорного патрубка 1 1/4 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT85
Код присоединения A

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.57
Нетто 19.1 кг
Брутто вес 21.8 кг
Объем поставки 0.054 м3
Danish VVS No. 385902004
Swedish RSK No. 5824847
Norwegian NRF no. 9040451
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500

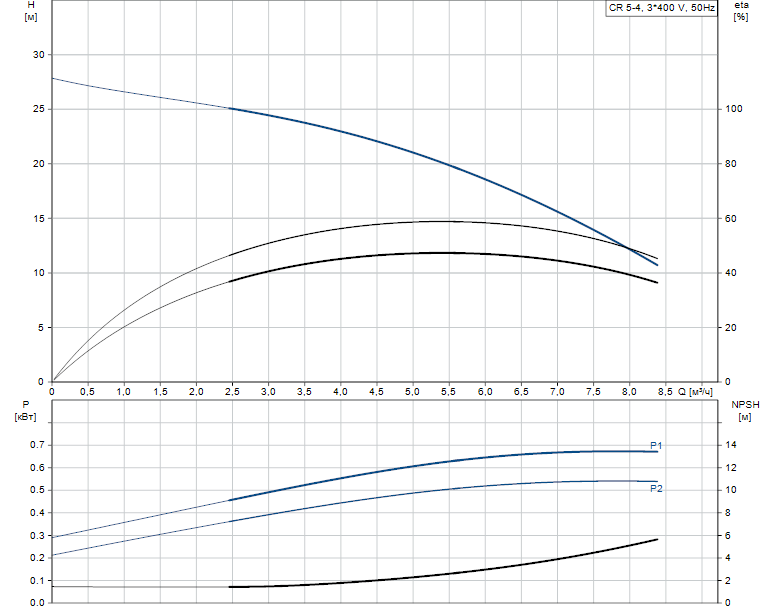

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977

Деталировка:

Деталировка насоса Grundfos CR 5-4 A-A-A-E-HQQE артикул: 96516977

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
