Вертикальный многоступенчатый насос Grundfos CR 5-20 A-FGJ-A-E-HUBE, артикул: 96469565

Артикул: 96469565

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 5-20 A-FGJ-A-E-HUBE, артикул: 96469565 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

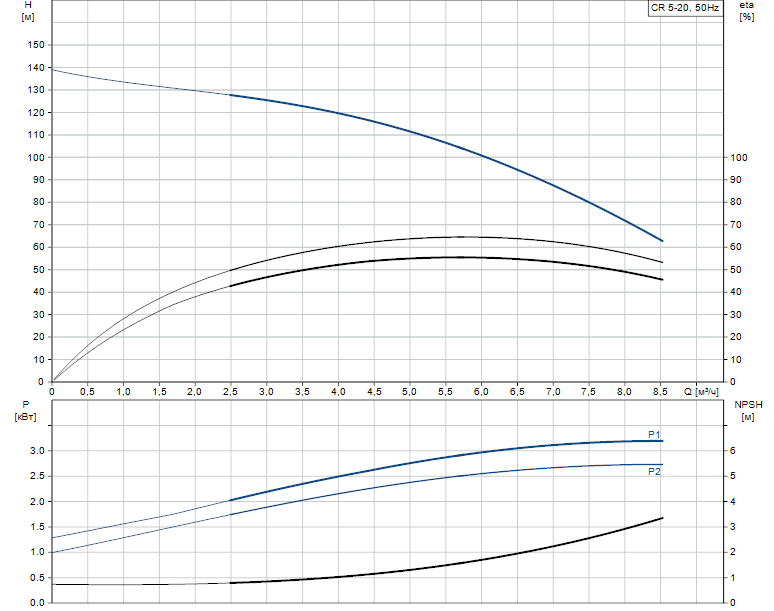

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2900 об/м
Номинальный расход 5.7 м3/ч
Номинальный напор 103 м
Макс. напор 136 м
Ступени 20
Рабочие колеса 20
Low NPSH N
Код торцевого уплотнения вала HUBE
Сертификаты на шильдике CE
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN-JL1030
Основание A48-30 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя 100LB
Класс энергоэфф-ти IE1
Номинальная мощность — P2 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 200-220 D/346-380 Y В
Номинальный ток 11.8/6.85 A
Пусковой ток 780-850 %
Cos фи — характеристика мощности 0.88-0.82
Номинальная скорость 2880-2910 об/м
Энергоэффективность IE1 85%
Эффективность электродвигателя при полной нагрузке 85 %
Эффективность двигателя при 3/4 нагрузки 87-86 %
Эффективность электродвигателя при 1/2 нагрузки 86.5-85 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85325810

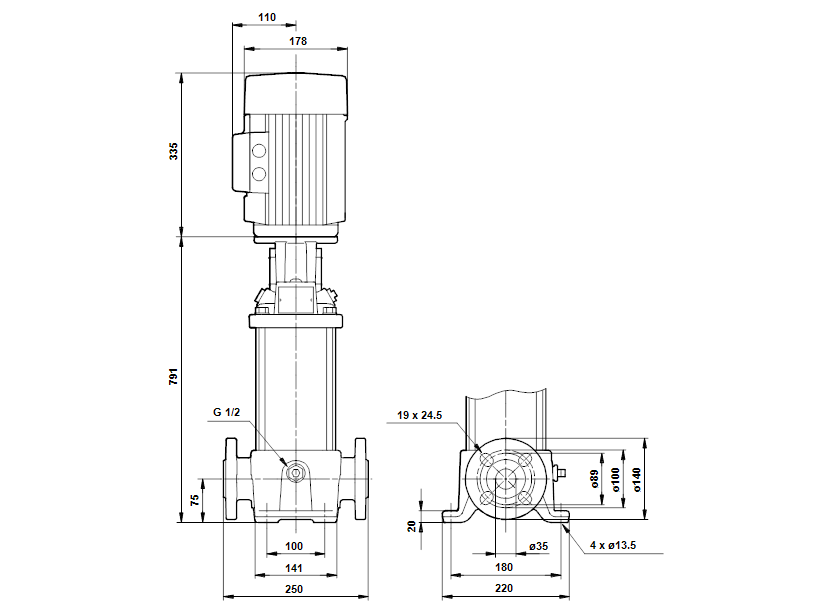

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 25 бар / 120 °C
Трубное присоединение JIS
Размер всасывающего патрубка DN 25 / DN 32
Допустимое давление 10 K / 20 K
Размер фланца электродвигателя FT130
Код присоединения FGJ

Управление:

Другое:

Вес(Нетто) 50.2 кг
Вес(Брутто) 54.2 кг
Объем поставки 0.11 м3
