Насос Grundfos CR 45-1-1 A-F-A-V-HQQV артикул: 96122771

Артикул: 96122771

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Техническое описание:

Grundfos CR 45-1-1 A-F-A-V-HQQV, артикул: 96122771 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

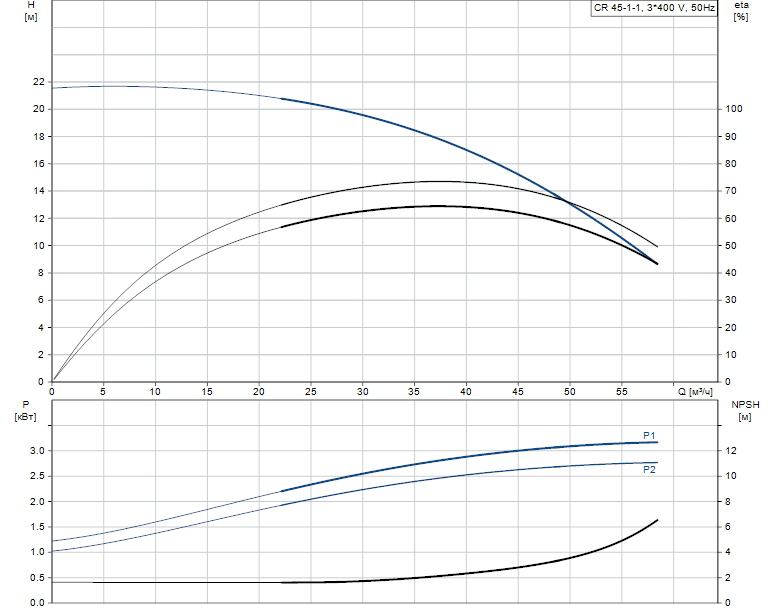

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2902 об/м
Номинальный расход 45 м3/ч
Номинальный напор 15 м
Макс. напор 21.4 м
Ступени 1
Рабочие колеса 1
Число рабочих колес с уменьшенным диаметром 1
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 100LC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 3 кВт
Энергия (Р2), необходимая для насоса 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 11.0/6.30 A
Пусковой ток 840-920 %
Cos фи — характеристика мощности 0.87-0.82
Номинальная скорость 2900-2920 об/м
Энергоэффективность IE3 87,1%
Эффективность электродвигателя при полной нагрузке 87.1 %
Эффективность двигателя при 3/4 нагрузки 88.0 %
Эффективность электродвигателя при 1/2 нагрузки 87.7 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U05510

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 80
Допустимое давление PN 40
Размер фланца электродвигателя FT130
Код присоединения F
