Вертикальный многоступенчатый насос Grundfos CR 32-8 A-F-A-V-HQQV, артикул: 96122250

Артикул: 96122250

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 32-8 A-F-A-V-HQQV, артикул: 96122250 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

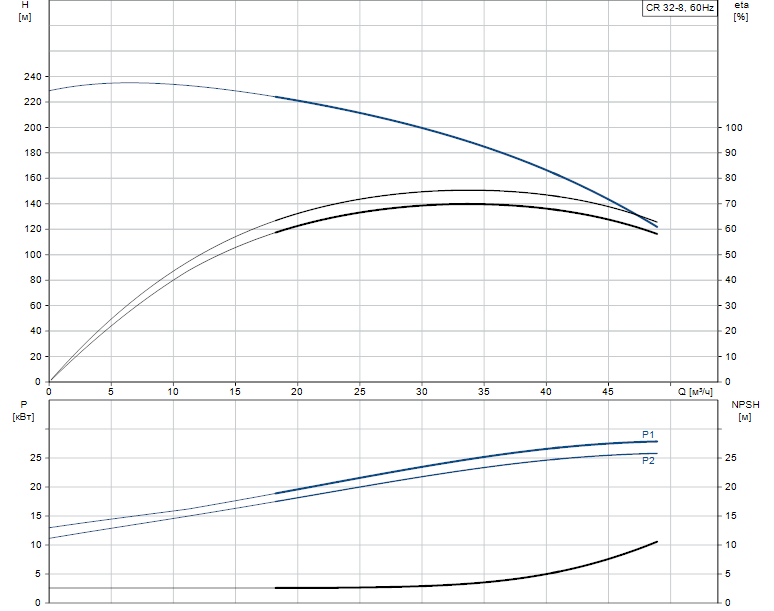

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3561 об/м
Номинальный расход 36 м3/ч
Номинальный напор 179.1 м
Макс. напор 226.3 м
Ступени 8
Рабочие колеса 8
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3 / NEMA Premium
Номинальная мощность — P2 30 кВт [33.5 кВт] Энергия (Р2), необходимая для насоса 30 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 56,0-50,0/32,0-29,0 A [54.0-50.0 A] Пусковой ток 610-610 % [660-660 %] Cos фи — характеристика мощности 0.88
Номинальная скорость 3545 об/м [3555 об/м] Энергоэффективность IE3 92,4% [IE3 93,0%] Эффективность электродвигателя при полной нагрузке 92.4-92.4 % [93.0-93.0 %] Эффективность двигателя при 3/4 нагрузки 92.8-92.8 % [93.1-93.1 %] Эффективность электродвигателя при 1/2 нагрузки 92.5-92.5 % [92.6-92.6 %] Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U15332

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 90 °C
Макс. давление при заданной темп-ре 30 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FF350
Код присоединения F

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 312 кг
Вес(Брутто) 351 кг
Объем поставки 0.805 м3
