Техническое описание:
Grundfos CR 32-6 XK-F-A-E-HQQE, артикул: 29Z09006 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 2924 об/м
Макс. напор: 116.8 м
Ступени: 6
Рабочие колеса: 6
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE,TR
Допуски по рабочим хар-кам: ISO 9906:1999 Annex A
Тип исполнения: XK
Модель: B |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -30 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Основание: Чугун
Основание: EN-JS1050
Основание: 80-55-06
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: SIC
Опорный подшипник: Graflon |
Данные электрооборудования:
Тип электродвигателя: 160MB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 11 кВт
Энергия (Р2), необходимая для насоса: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415 D/660-690 Y В
Номинальный ток: 20,8-19,8/12,0-11,8 A
Пусковой ток: 660-780 %
Cos фи — характеристика мощности: 0.88-0.84
Номинальная скорость: 2940-2950 об/м
Энергоэффективность: IE3 91,2%
Эффективность электродвигателя при полной нагрузке: 91.2-91.2 %
Эффективность двигателя при 3/4 нагрузки: 91.8-91.8 %
Эффективность электродвигателя при 1/2 нагрузки: 91.3-91.2 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 85U17524 |
Монтаж:
Максимальная температура окружающей среды: 60 °C
Макс. давление при заданной темп-ре: 16 бар / 120 °C
Макс. давление при заданной темп-ре: 16 бар / -30 °C
Стандарт трубного присоединения: DIN
Размер всасывающего патрубка: DN 65
Допустимое давление: PN 16 / PN 25 / PN 40
Размер фланца электродвигателя: FF300
Код присоединения: F |
Управление:
|
|
Другое:
Минимальный индекс эффективности, MEI ?: 0.7
Вес(Нетто): 144 кг
Вес(Брутто): 177 кг
Заказчик: Loos |

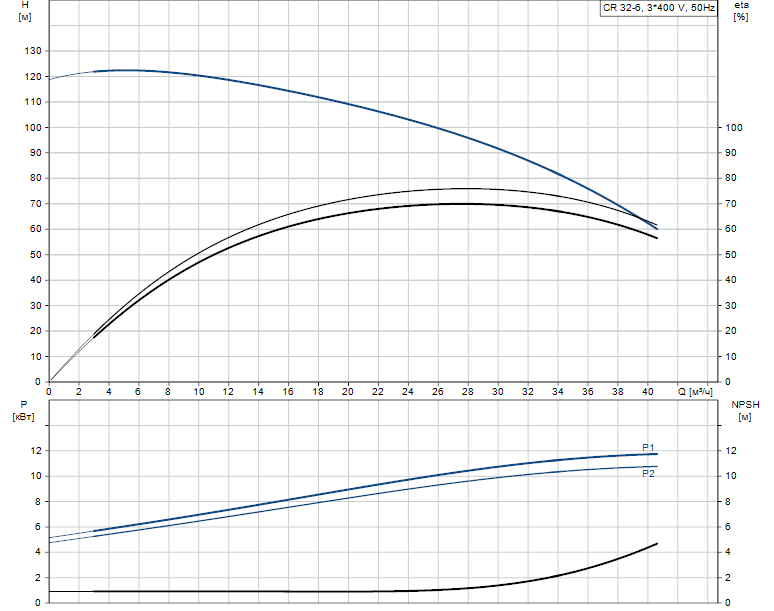

Гидравлические характеристики:

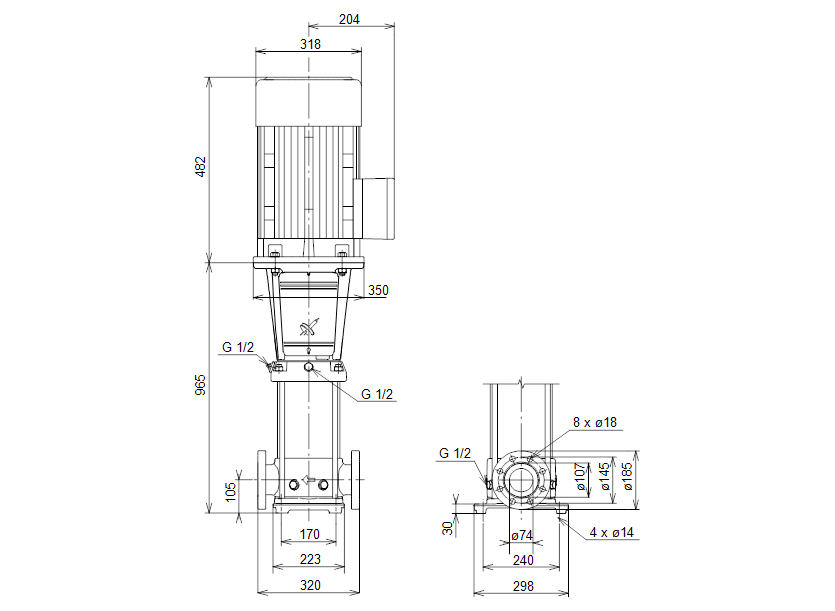

Габаритные размеры:
Деталировка:
Документация:
