Насос Grundfos CR 32-6 A-J-A-V-HQQV артикул: 96122286

Вертикальный многоступенчатый насос Grundfos CR 32-6 A-J-A-V-HQQV, артикул: 96122286

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 32-6 A-J-A-V-HQQV, артикул: 96122286

Артикул: 96122286

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 32-6 A-J-A-V-HQQV, артикул: 96122286 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3525 об/м
Номинальный расход 36 м3/ч
Номинальный напор 130.9 м
Макс. напор 168.7 м
Ступени 6
Рабочие колеса 6
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE2 / NEMA Energy
Номинальная мощность — P2 18.5 кВт
Энергия (Р2), необходимая для насоса 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 200D В [3 x 220D В] Номинальный ток 64 A [59.6 A] Пусковой ток 740 % [860 %] Cos фи — характеристика мощности 0.91
Номинальная скорость 3550 об/м [3560 об/м] Энергоэффективность IE2 91,0% [IE2 92,4%] Эффективность электродвигателя при полной нагрузке 91.0-92.4 % [92.4-92.4 %] Эффективность двигателя при 3/4 нагрузки 91.8-92.8 % [92.8-92.8 %] Эффективность электродвигателя при 1/2 нагрузки 91.8-92.3 % [92.3-92.3 %] Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U45328

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 90 °C
Макс. давление при заданной темп-ре 30 бар / -20 °C
Трубное присоединение JIS
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Размер фланца электродвигателя FF300
Код присоединения J

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 180 кг
Вес(Брутто) 230 кг
Объем поставки 0.82 м3

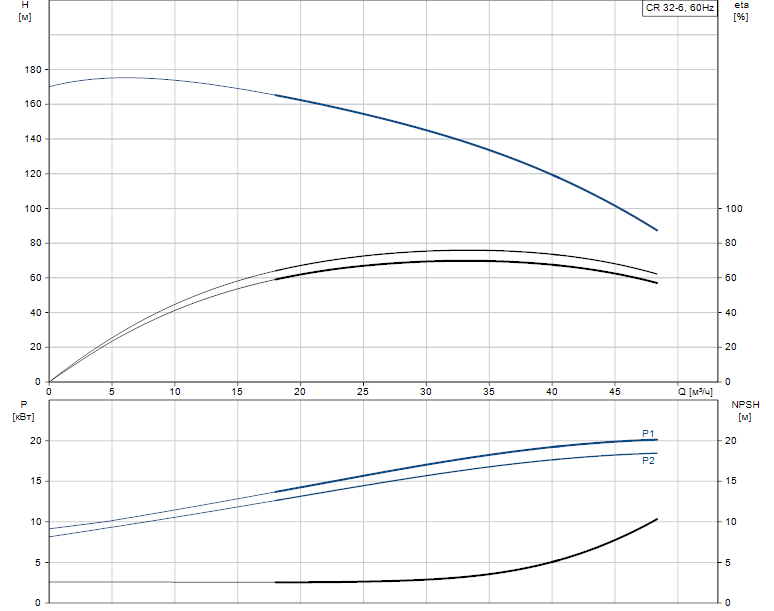

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 32-6 A-J-A-V-HQQV артикул: 96122286

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 32-6 A-J-A-V-HQQV артикул: 96122286

Деталировка:

Документация:
