Техническое описание:
Grundfos CR 32-6 A-G-A-E-KUHE, артикул: 96425969 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3521 об/м
Номинальный расход 36 м3/ч
Номинальный напор 130.9 м
Макс. напор 168.7 м
Ступени 6
Рабочие колеса 6
Low NPSH N
Код торцевого уплотнения вала KUHE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B
Охлаждение TEFC |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN-JS1050
Основание 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E |
Данные электрооборудования:
Тип электродвигателя BALDOR
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 18.6 кВт
Код KVA J
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 230/460 В
Сервис-фактор электродвигателя 1.15
Номинальный ток 58/29 A
Токовая нагрузка 69.4/34.7 A
Cos фи — характеристика мощности 0.88
Номинальная скорость 3525 об/м
Количество полюсов 2
Степень защиты (IEC 34-5) IP54
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85600026 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 30 бар / 90 °C
Трубное присоединение ANSI
Размер всасывающего патрубка 2 1/2′ inch
Размер напорного патрубка 2 1/2′ inch
Допустимое давление 250 Lb.
Размер фланца электродвигателя 284TC
Код присоединения G |
Управление:
|
|
Другое:
Вес(Нетто) 189 кг
Вес(Брутто) 197 кг
Объем поставки 1.26 м3
Область продаж Namreg |

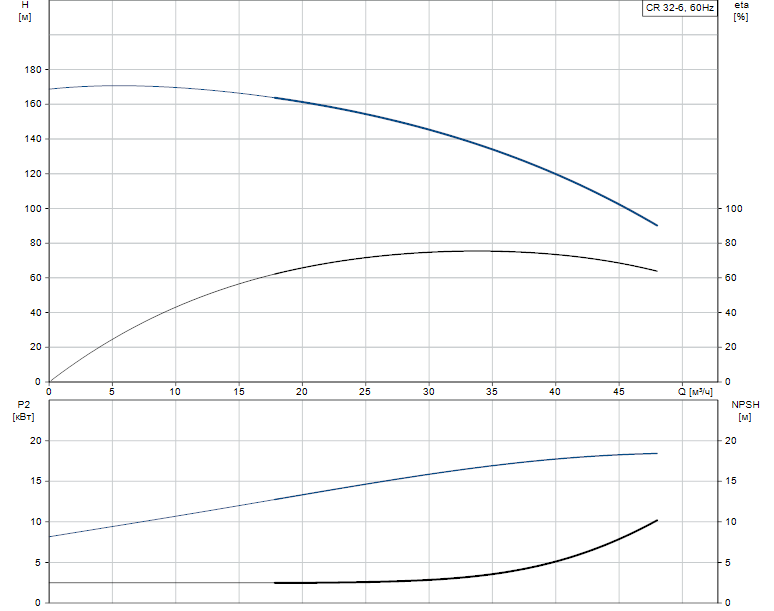

Гидравлические характеристики:

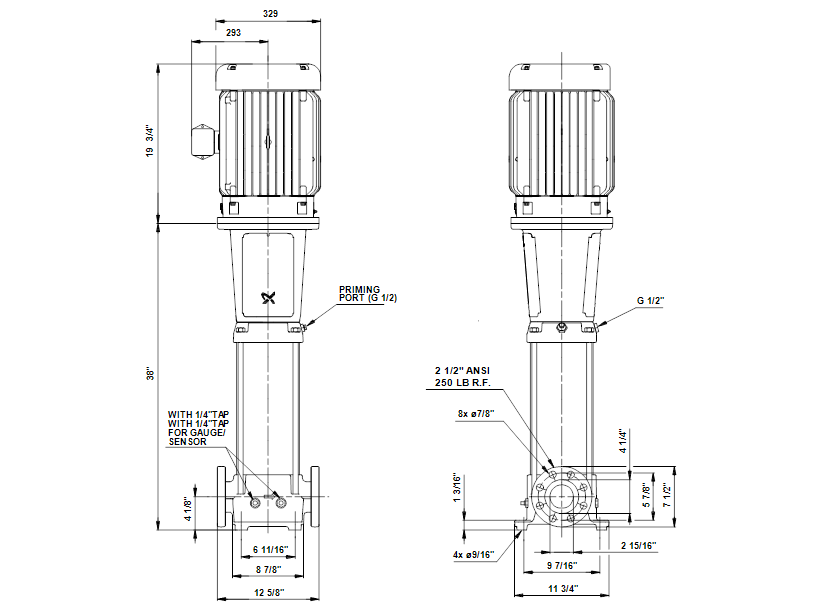

Габаритные размеры:
Деталировка:
Документация:
