Вертикальный многоступенчатый насос Grundfos CR 32-6 A-F-A-E-HQQE, артикул: 96122186

Артикул: 96122186

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 32-6 A-F-A-E-HQQE, артикул: 96122186 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

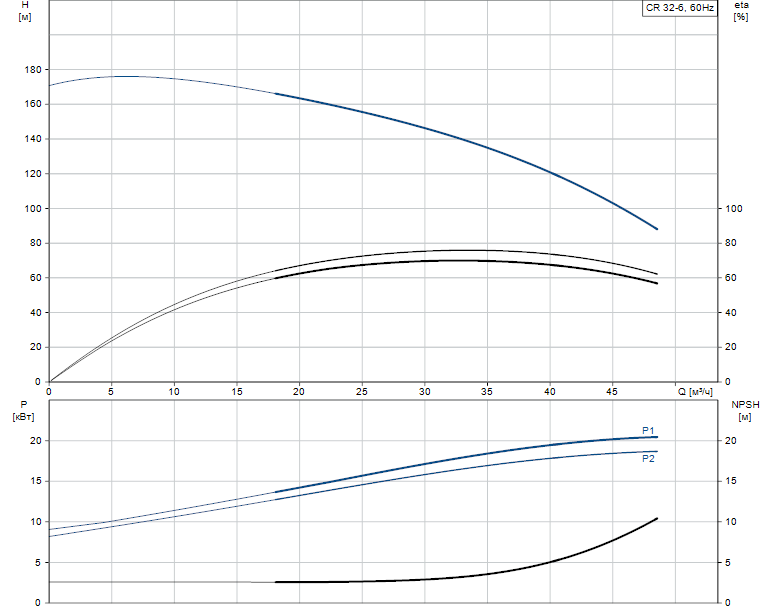

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3540 об/м
Номинальный расход 36 м3/ч
Номинальный напор 130.9 м
Макс. напор 168.7 м
Ступени 6
Рабочие колеса 6
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -30 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 160LB
Класс энергоэфф-ти IE2 — IE3
Номинальная мощность — P2 18.5 кВт
Энергия (Р2), необходимая для насоса 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-277D/380-480Y В
Номинальный ток 59,5-48,5/34,5-28,0 A
Пусковой ток 670-1100 %
Cos фи — характеристика мощности 0.89-0.84
Номинальная скорость 3520-3560 об/м
Энергоэффективность IE2 91,0% — IE3 91,7%
Эффективность электродвигателя при полной нагрузке 91.0-91.7 %
Эффективность двигателя при 3/4 нагрузки 93.2 %
Эффективность электродвигателя при 1/2 нагрузки 93.2 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U07528

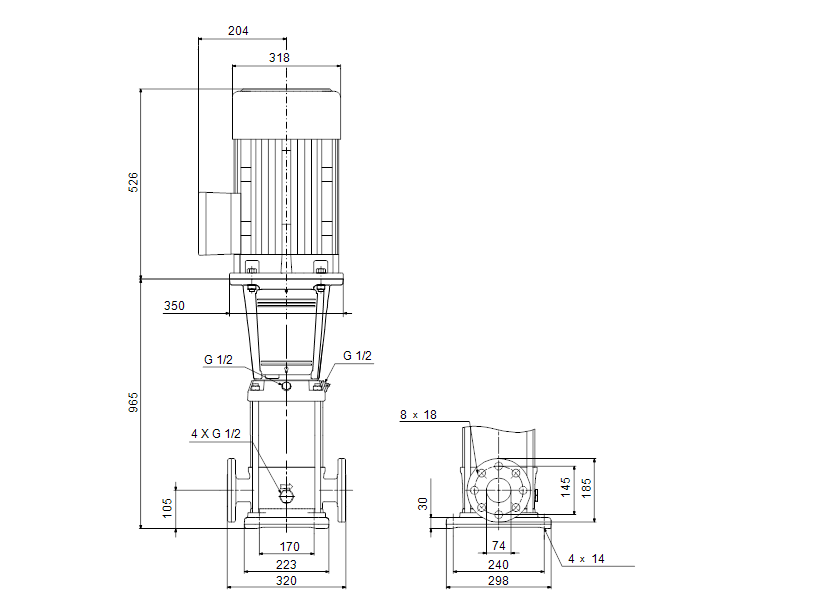

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 120 °C
Макс. давление при заданной темп-ре 30 бар / -30 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FF300
Код присоединения F

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 186 кг
Вес(Брутто) 219 кг
Объем поставки 0.495 м3
