Техническое описание:
Grundfos CR 32-6-2 A-F-A-V-EUUV, артикул: 96423970 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2940 об/м
Номинальный расход 30 м3/ч
Номинальный напор 82.6 м
Ступени 6
Рабочие колеса 6
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Код торцевого уплотнения вала EUUV
Номер насоса 96422261
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN-JS1050
Основание 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V |
Данные электрооборудования:
Тип электродвигателя 160MB
Класс энергоэфф-ти IE2
Номинальная мощность — P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240 D/380-415 Y В
Номинальный ток 37.0/21.4 A
Пусковой ток 730-810 %
Cos фи — характеристика мощности 0.89-0.87
Номинальная скорость 2920-2930 об/м
Эффективность электродвигателя при полной нагрузке 90.0 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85807424 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 90 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Допустимое давление PN 16 / PN 25 / PN 40
Размер фланца электродвигателя F300
Код присоединения F |
Управление:
|
|
Другое:
Вес(Нетто) 160 кг
Вес(Брутто) 230 кг
Объем поставки 0.41 м3 |

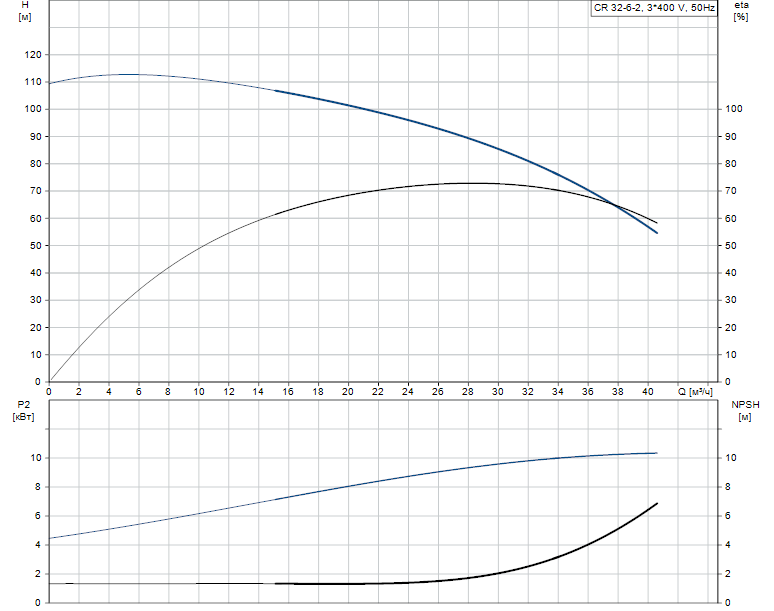

Гидравлические характеристики:

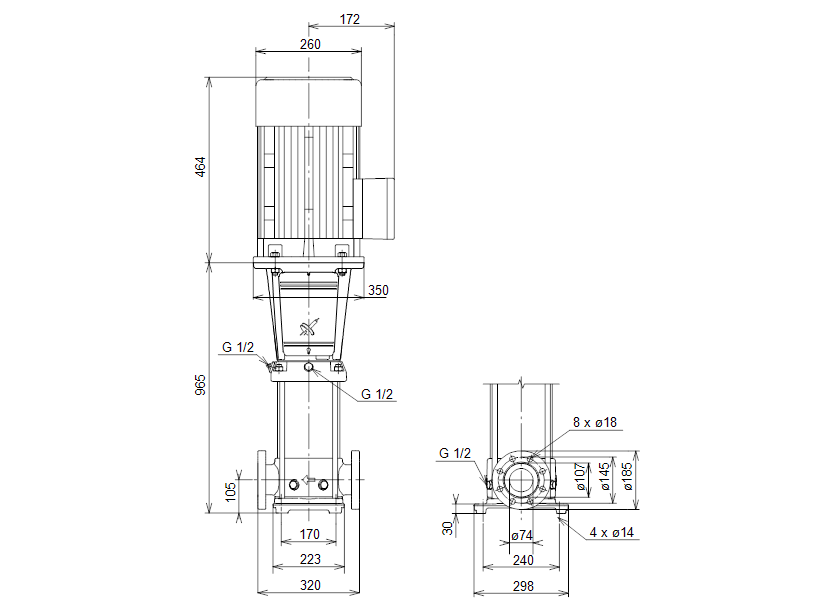

Габаритные размеры:
Деталировка:
Документация:
