Вертикальный многоступенчатый насос Grundfos CR 32-6-2 A-F-A-E-HQQE, артикул: 96657693

Артикул: 96657693

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 32-6-2 A-F-A-E-HQQE, артикул: 96657693 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1425 об/м
Номинальный расход 16 м3/ч
Номинальный напор 19.9 м
Макс. напор 27.4 м
Ступени 6
Рабочие колеса 6
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -30 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 90LC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.5 кВт
Энергия (Р2), необходимая для насоса 1.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 6,15-6,30/3,55-3,65 A
Пусковой ток 730-790 %
Cos фи — характеристика мощности 0.75-0.68
Номинальная скорость 1450-1460 об/м
Энергоэффективность IE3 85,3%
Эффективность электродвигателя при полной нагрузке 85.3 %
Эффективность двигателя при 3/4 нагрузки 85.8 %
Эффективность электродвигателя при 1/2 нагрузки 84.2 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86U05906

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -30 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FT115
Код присоединения F

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 84.7 кг
Вес(Брутто) 118 кг
Объем поставки 0.495 м3

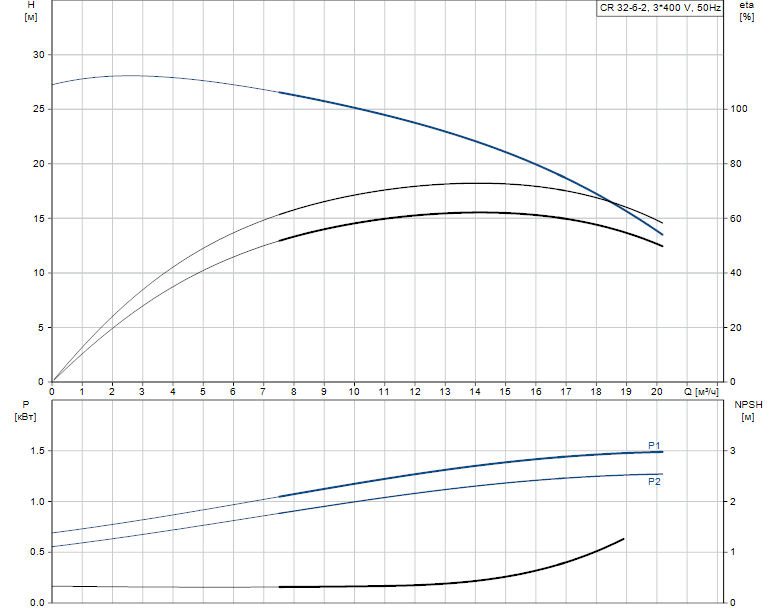

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 32-6-2 A-F-A-E-HQQE артикул: 96657693

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 32-6-2 A-F-A-E-HQQE артикул: 96657693

Деталировка:

Документация:
