Насос Grundfos CR 32-5-2 K-F-A-E-HQQE артикул: 98558173

Вертикальный многоступенчатый насос Grundfos CR 32-5-2 K-F-A-E-HQQE, артикул: 98558173

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 32-5-2 K-F-A-E-HQQE, артикул: 98558173

Артикул: 98558173

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 32-5-2 K-F-A-E-HQQE, артикул: 98558173 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3528 об/м
Номинальный расход: 36 м3/ч
Номинальный напор: 99.1 м
Макс. напор: 129.3 м
Ступени: 5
Рабочие колеса: 5
Число рабочих колес с уменьшенным диаметром: 2
Low NPSH: Y
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE, EAC,ACS
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: K
Модель: B

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -30 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание: Чугун
Основание: EN 1563 EN-GJS-500-7
Основание: ASTM A536 80-55-06
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: SIC
Опорный подшипник: Graflon

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 160MD
Класс энергоэфф-ти: IE2 — IE3
Номинальная мощность — P2: 15 кВт
Энергия (Р2), необходимая для насоса: 15 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-480D/660-690Y В
Номинальный ток: 28,0-22,4/16,2-15,6 A
Пусковой ток: 580-890 %
Cos фи — характеристика мощности: 0.90-0.86
Номинальная скорость: 3520-3550 об/м
Энергоэффективность: IE2 90,2% — IE3 91,0%
Эффективность электродвигателя при полной нагрузке: 90.2-91.0 %
Эффективность двигателя при 3/4 нагрузки: 92.4 %
Эффективность электродвигателя при 1/2 нагрузки: 92.4 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 85U17526

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C
Макс. давление при заданной темп-ре: 16 бар / -30 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 65
Размер напорного патрубка: DN 65
Допустимое давление: PN 40
Размер фланца электродвигателя: FF300
Код присоединения: F

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 170 кг
Вес(Брутто): 203 кг
Объем поставки: 0.495 м3

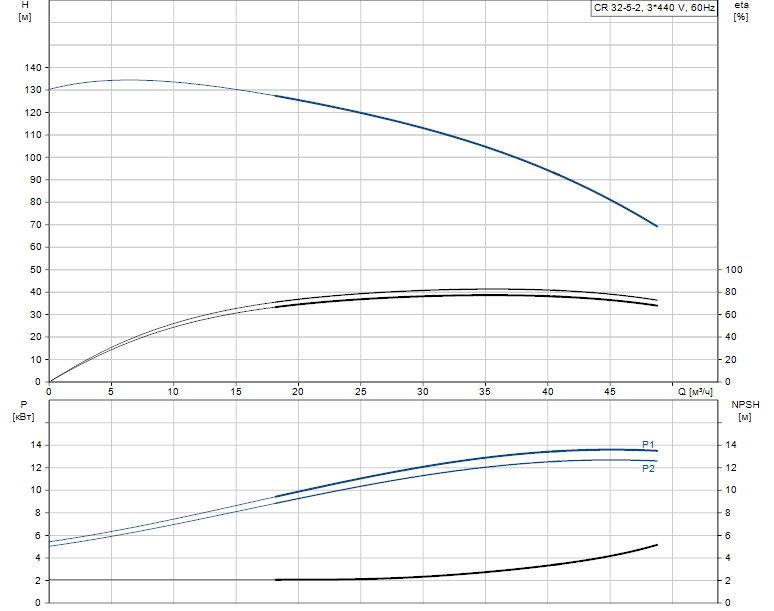

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 32-5-2 K-F-A-E-HQQE артикул: 98558173

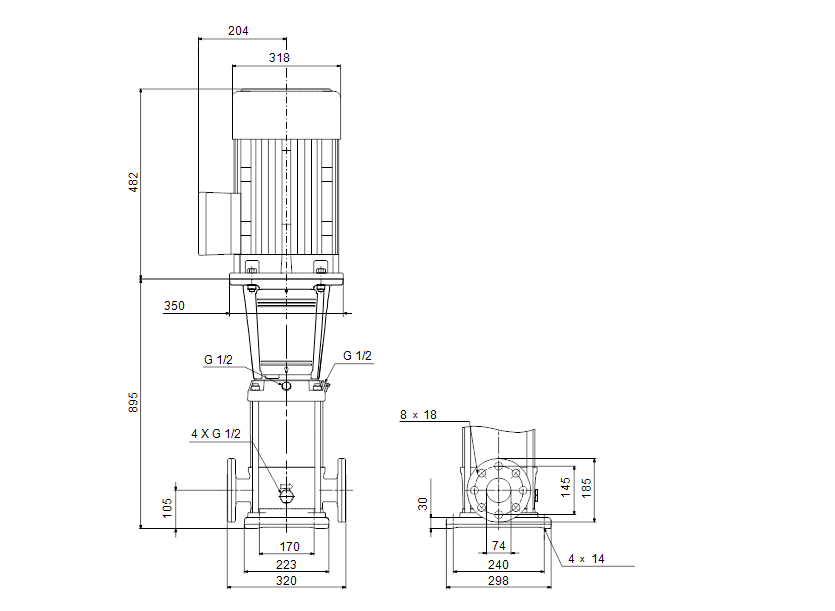

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 32-5-2 K-F-A-E-HQQE артикул: 98558173

Деталировка:

Документация:
