Вертикальный многоступенчатый насос Grundfos CR 32-5-2 A-J-A-E-HQQE, артикул: 96122126

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 32-5-2 A-J-A-E-HQQE, артикул: 96122126

Артикул: 96122126

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 32-5-2 A-J-A-E-HQQE, артикул: 96122126 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2935 об/м
Номинальный расход 30 м3/ч
Номинальный напор 69.7 м
Макс. напор 90.2 м
Ступени 5
Рабочие колеса 5
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -30 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 11 кВт
Энергия (Р2), необходимая для насоса 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 200D В
Номинальный ток 40 A
Пусковой ток 760 %
Cos фи — характеристика мощности 0.87
Номинальная скорость 2955 об/м
Энергоэффективность IE3 91,5%
Эффективность электродвигателя при полной нагрузке 91.2-91.2 %
Эффективность двигателя при 3/4 нагрузки 91.5-91.5 %
Эффективность электродвигателя при 1/2 нагрузки 90.6-90.6 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U45324

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -30 °C
Трубное присоединение JIS
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Размер фланца электродвигателя FF300
Код присоединения J

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 153 кг
Вес(Брутто) 186 кг
Объем поставки 0.495 м3

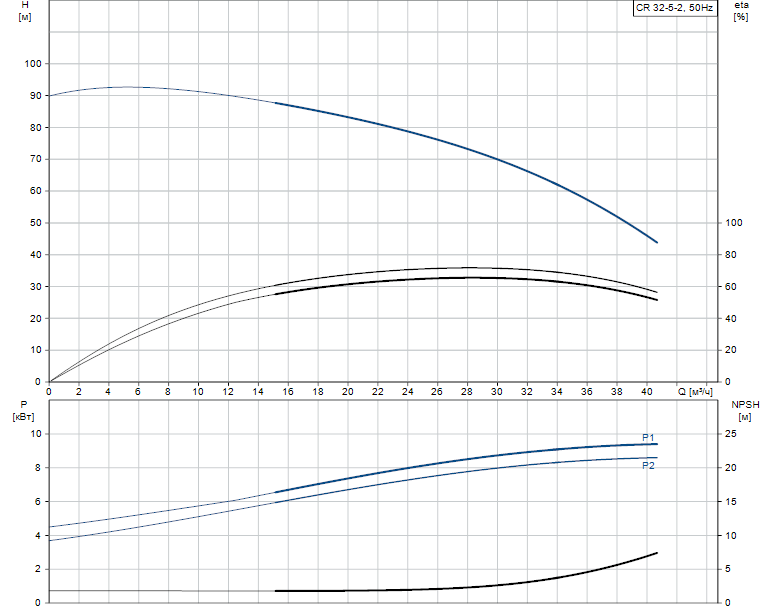

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 32-5-2 A-J-A-E-HQQE артикул: 96122126

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 32-5-2 A-J-A-E-HQQE артикул: 96122126

Деталировка:

Документация:
