Насос Grundfos CR 32-5-2 A-F-A-V-HQQV артикул: 96122203

Вертикальный многоступенчатый насос Grundfos CR 32-5-2 A-F-A-V-HQQV, артикул: 96122203

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 32-5-2 A-F-A-V-HQQV, артикул: 96122203

Артикул: 96122203

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 32-5-2 A-F-A-V-HQQV, артикул: 96122203 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3528 об/м
Номинальный расход 36 м3/ч
Номинальный напор 99.1 м
Макс. напор 129.3 м
Ступени 5
Рабочие колеса 5
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 160MD
Класс энергоэфф-ти IE2 — IE3
Номинальная мощность — P2 15 кВт
Энергия (Р2), необходимая для насоса 15 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-277D/380-480Y В
Номинальный ток 48,5-39,0/28,0-22,4 A
Пусковой ток 580-890 %
Cos фи — характеристика мощности 0.90-0.86
Номинальная скорость 3520-3550 об/м
Энергоэффективность IE2 90,2% — IE3 91,0%
Эффективность электродвигателя при полной нагрузке 90.2-91.0 %
Эффективность двигателя при 3/4 нагрузки 92.4 %
Эффективность электродвигателя при 1/2 нагрузки 92.4 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U07526

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FF300
Код присоединения F

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 170 кг
Вес(Брутто) 203 кг
Объем поставки 0.495 м3

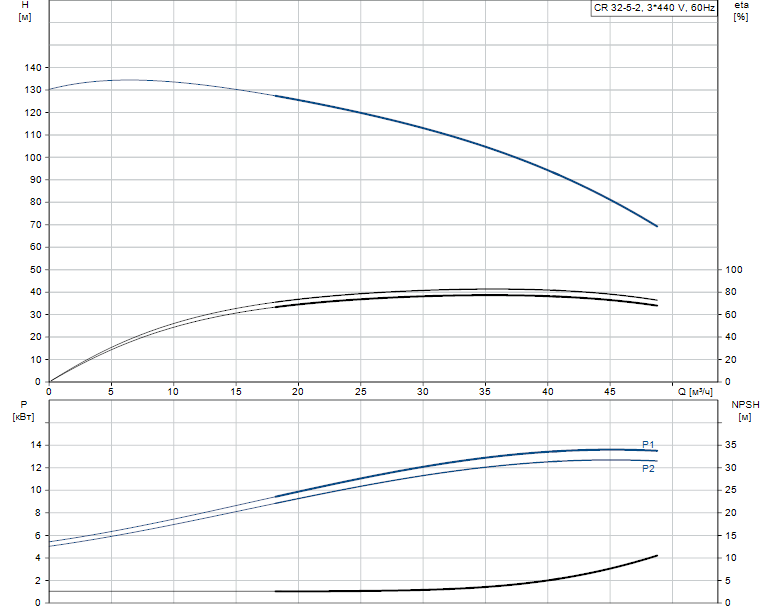

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 32-5-2 A-F-A-V-HQQV артикул: 96122203

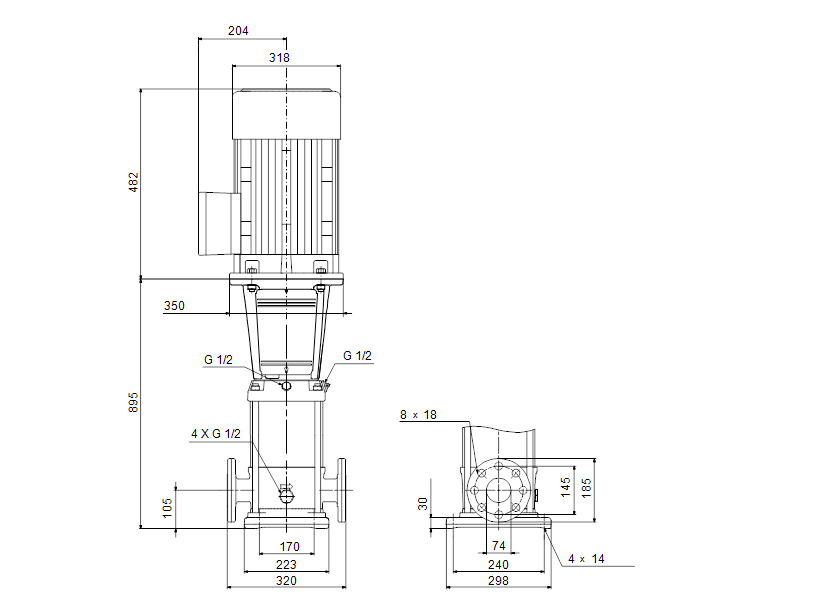

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 32-5-2 A-F-A-V-HQQV артикул: 96122203

Деталировка:

Документация:
