Вертикальный многоступенчатый насос Grundfos CR 32-2-1 A-J-A-V-HQQV, артикул: 96122277

Артикул: 96122277

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 32-2-1 A-J-A-V-HQQV, артикул: 96122277 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

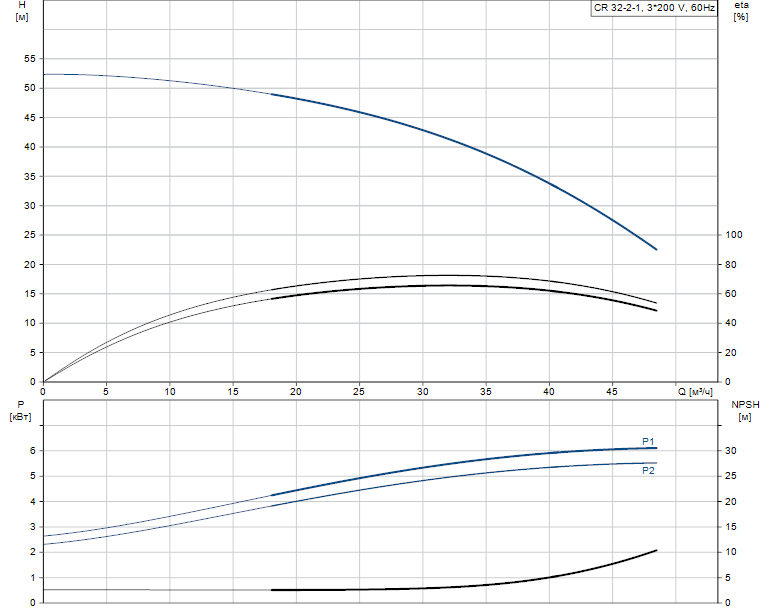

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3491 об/м
Номинальный расход 36 м3/ч
Номинальный напор 37.9 м
Макс. напор 51.4 м
Ступени 2
Рабочие колеса 2
Число рабочих колес с уменьшенным диаметром 1
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 132SC
Класс энергоэфф-ти IE2 — IE3
Номинальная мощность — P2 5.5 кВт
Энергия (Р2), необходимая для насоса 5.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 200-220D/346-380Y В
Номинальный ток 20,2-18/11,6-10,4 A
Пусковой ток 880-1170 %
Cos фи — характеристика мощности 0.9-0.87
Номинальная скорость 3490-3520 об/м
Энергоэффективность IE2 88,5% — IE3 89,5%
Эффективность электродвигателя при полной нагрузке 88.5-89.5 %
Эффективность двигателя при 3/4 нагрузки 90.0 %
Эффективность электродвигателя при 1/2 нагрузки 89.6 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 98600327

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение JIS
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Размер фланца электродвигателя FF265
Код присоединения J

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 92.6 кг
Вес(Брутто) 116 кг
Объем поставки 0.309 м3
