Техническое описание:
Grundfos CR 32-1 A-F-A-V-HQQV артикул: 96122035 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 2899 об/м
Номинальный расход: 30 м3/ч
Номинальный напор: 14.1 м
Head max: 19.7 м
Ступени: 1
Рабочие колеса: 1
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: CE, EAC
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: B |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1563 EN-GJS-500-7
Основание и головная часть,AISI/ASTM: ASTM A536 80-55-06
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V
Подшипник: SIC
Опорный подшипник: Graflon |
Данные электрооборудования:
Стандарт электродвигателя: IEC
Тип электродвигателя: 90LC
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2.2 кВт
Энергия (Р2), необходимая для насоса: 2.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D В
Номинальный ток: 4.45 A
Пусковой ток: 850-950 %
Cos фи — характеристика мощности: 0.89-0.87
Номинальная скорость: 2890-2910 об/м
Энергоэффективность: IE3 85,9%
Эффективность электродвигателя при полной нагрузке: 85.9 %
Эффективность двигателя при 3/4 нагрузки: 86.8 %
Эффективность электродвигателя при 1/2 нагрузки: 86.0 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 85U15908 |
Монтаж:
Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 90 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 65
Размер напорного патрубка: DN 65
Допустимое давление: PN 40
Размер фланца электродвигателя: FT115
Код присоединения: F |
Другое:
Преобразователь частоты: NONE
Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 67.9 кг
Брутто вес: 90.8 кг
Объем поставки: 0.309 м3
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500 |

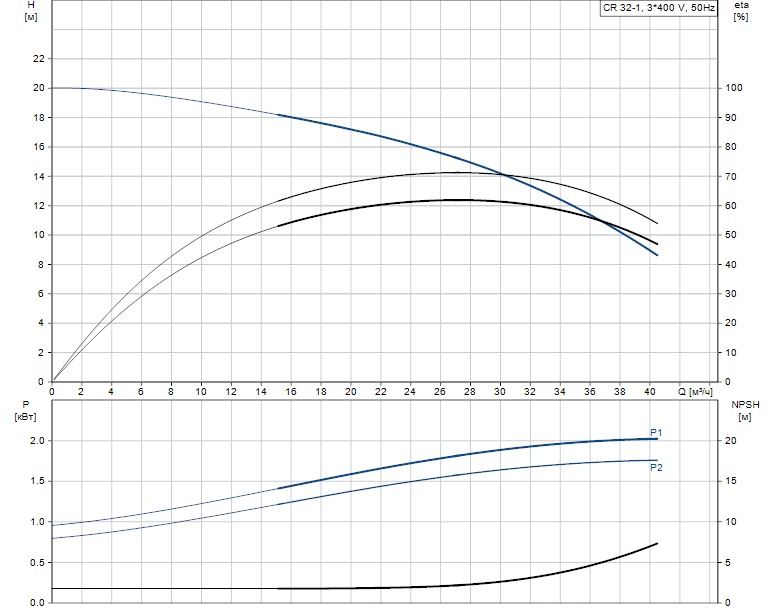

Гидравлические характеристики:

Габаритные размеры:

Деталировка:


Поз.5а, 4а и 4 |
Нижняя, средняя и верхняя камеры в сборе с подшипником; |
Поз.49 |
Рабочее колесо; |
Поз.8 |
Муфта; |
Поз.51 |
Вал; |
Поз.37 |
Уплотнительное кольцо O-ring; |
Поз.105 |
Комплект торцевого уплотнения; |
Поз.45 |
Кольцо щелевого уплотнения; |
Поз.153 и 154 |
Подшипники электродвигателя (см. деталировку электродвигателя) |
Поз.47а |
Подшипник скольжения; |
|
|
