Насос Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Вертикальный многоступенчатый насос Grundfos CR 3-21 A-FGJ-A-E-HQQE, артикул: 96533178

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178

Артикул: 96533178

Стоимость: 1648,80 1401,48 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 48,41 кг

Объем упаковки: 0,13 м3

Габариты упаковки (ДхШхВ), мм: 1142х334х341

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2730 об/м
Номинальный расход: 3 м3/ч
Номинальный напор: 95 м
Head max: 135.8 м
Ступени: 21
Рабочие колеса: 21
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE, EAC,ACS
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: SIC

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 90LC
Номинальная мощность — P2: 2.2 кВт
Энергия (Р2), необходимая для насоса: 2.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 220-230/240 В
Номинальный ток: 14,0-13,6/12,6 A
Пусковой ток: 330 %
Cos фи — характеристика мощности: 1.00
Номинальная скорость: 2730/2720 об/м
Эффективность электродвигателя при полной нагрузке: 75 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTO
Номер электродвигателя: 85215708

Монтаж:

Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 25 бар
Макс. давление при заданной темп-ре: 25 бар / 120 °C
Макс. давление при заданной темп-ре: 25 бар / -20 °C
Трубное присоединение: DIN / ANSI / JIS
Размер всасывающего патрубка: DN 25/32
Размер всасывающего патрубка: 1 1/4 inch
Размер напорного патрубка: DN 25/32
Размер напорного патрубка: 1 1/4 inch
Допустимое давление: PN 25
Размер входного фланца: 250 lb
Размер фланца электродвигателя: FT115
Код присоединения: FGJ

Другое:

Преобразователь частоты: NONE

Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 48.4 кг
Брутто вес: 51.3 кг
Объем поставки: 0.13 м3
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500

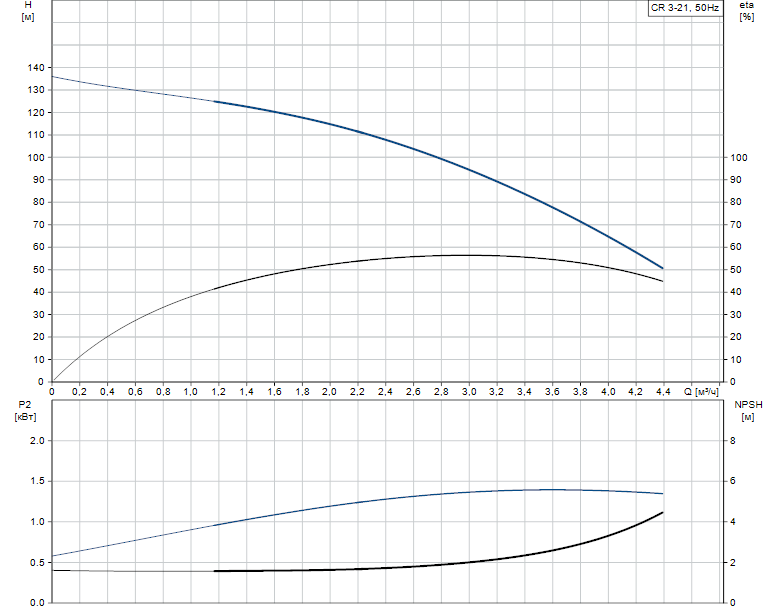

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178

Деталировка:

Деталировка насоса Grundfos CR 3-21 A-FGJ-A-E-HQQE артикул: 96533178

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
