Насос Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Вертикальный многоступенчатый насос Grundfos CR 20-6 A-A-A-V-HQQV, артикул: 96500606

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606

Артикул: 96500606

Стоимость: 2965,20 2520,42 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 101 кг

Объем упаковки: 0,285 м3

Габариты упаковки (ДхШхВ), мм: 1240х400х574

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2919 об/м
Номинальный расход: 21 м3/ч
Номинальный напор: 70.4 м
Head max: 88.4 м
Ступени: 6
Рабочие колеса: 6
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: CE, EAC
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V
Подшипник: SIC

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 132SB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 7.5 кВт
Энергия (Р2), необходимая для насоса: 7.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 14,4-14,0/8,30-8,10 A
Пусковой ток: 780-910 %
Cos фи — характеристика мощности: 0.88-0.82
Номинальная скорость: 2910-2920 об/м
Энергоэффективность: IE3 90,1%
Эффективность электродвигателя при полной нагрузке: 90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки: 90.8 %
Эффективность электродвигателя при 1/2 нагрузки: 90.8 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 85U17522

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 10 бар
Макс. давление при заданной темп-ре: 10 бар / 90 °C
Макс. давление при заданной темп-ре: 10 бар / -20 °C
Трубное присоединение: Oval / Rp
Размер всасывающего патрубка: 2 inch
Размер напорного патрубка: 2 inch
Допустимое давление: PN 10
Размер фланца электродвигателя: FF265
Код присоединения: A

Другое:

Преобразователь частоты: NONE

Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 101 кг
Брутто вес: 123 кг
Объем поставки: 0.285 м3
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500

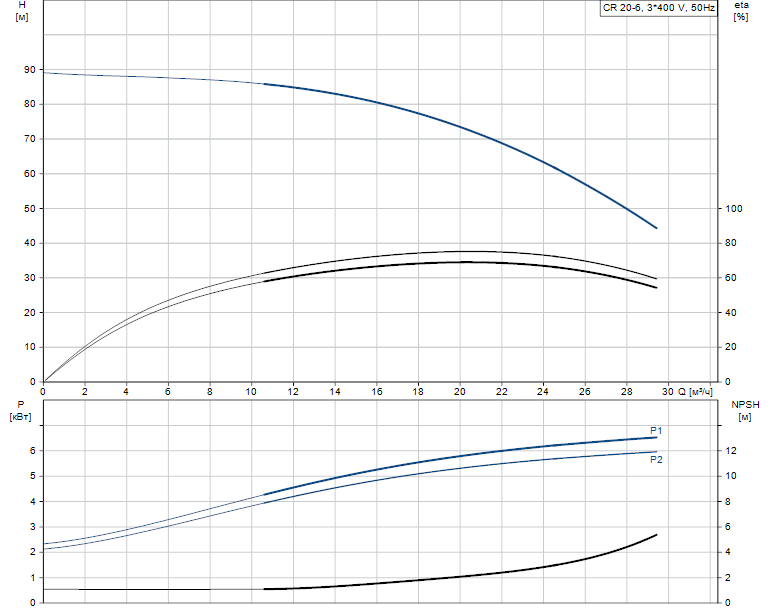

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606

Деталировка:

Деталировка насоса Grundfos CR 20-6 A-A-A-V-HQQV артикул: 96500606

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
