Вертикальный многоступенчатый насос Grundfos CR 20-4 A-A-A-V-HQQV, артикул: 96500604

Артикул: 96500604

Стоимость: 2445,60 2078,76 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 88 кг

Объем упаковки: 0,234 м³

Габариты упаковки (ДхШхВ), мм: 1020х400х574

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 20-4 A-A-A-V-HQQV артикул: 96500604 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

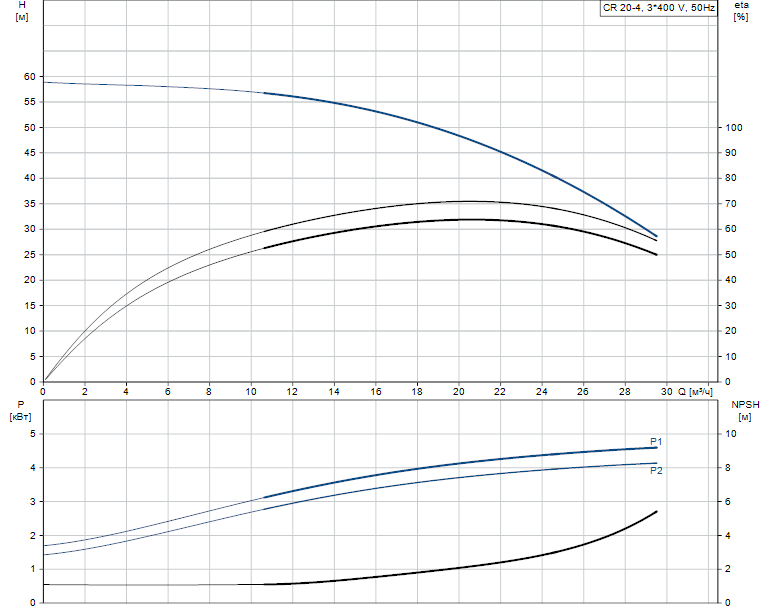

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2919 об/м
Номинальный расход 21 м3/ч
Номинальный напор 46.7 м
Head max 58.8 м
Ступени 4
Рабочие колеса 4
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 132SC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 5.5 кВт
Энергия (Р2), необходимая для насоса 5.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D В
Номинальный ток 11 A
Пусковой ток 1080-1180 %
Cos фи — характеристика мощности 0.87-0.82
Номинальная скорость 2920-2940 об/м
Энергоэффективность IE3 89,2%
Эффективность электродвигателя при полной нагрузке 89.2 %
Эффективность двигателя при 3/4 нагрузки 90.0 %
Эффективность электродвигателя при 1/2 нагрузки 89.6 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U17417

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 10 бар
Макс. давление при заданной темп-ре 10 бар / 90 °C
Макс. давление при заданной темп-ре 10 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 2 inch
Размер напорного патрубка 2 inch
Допустимое давление PN 10
Размер фланца электродвигателя FF265
Код присоединения A

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.70
Нетто 88 кг
Брутто вес 110 кг
Объем поставки 0.234 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500
