Насос Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265

Вертикальный многоступенчатый насос Grundfos CR 1S-9 A-A-A-V-HQQV, артикул: 96556265

[elementor-template id=»15025″]
Изображение насоса Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265

Артикул: 96556265

Стоимость: 757,2 643,62 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 21,62 кг

Объем упаковки: 0,063 м3

Габариты упаковки (ДхШхВ), мм: 695х302х302

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2757 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 39.3 м
Head max 52.5 м
Ступени 9
Рабочие колеса 9
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71B
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-230/240 В
Номинальный ток 2.95/2.70 A
Пусковой ток 280 %
Cos фи — характеристика мощности 0.99
Номинальная скорость 2770 об/м
Эффективность электродвигателя при полной нагрузке 60.0-56.0 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85215102

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 inch
Размер напорного патрубка 1 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT85
Код присоединения A

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.54
Нетто 21.6 кг
Брутто вес 24.4 кг
Объем поставки 0.063 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500

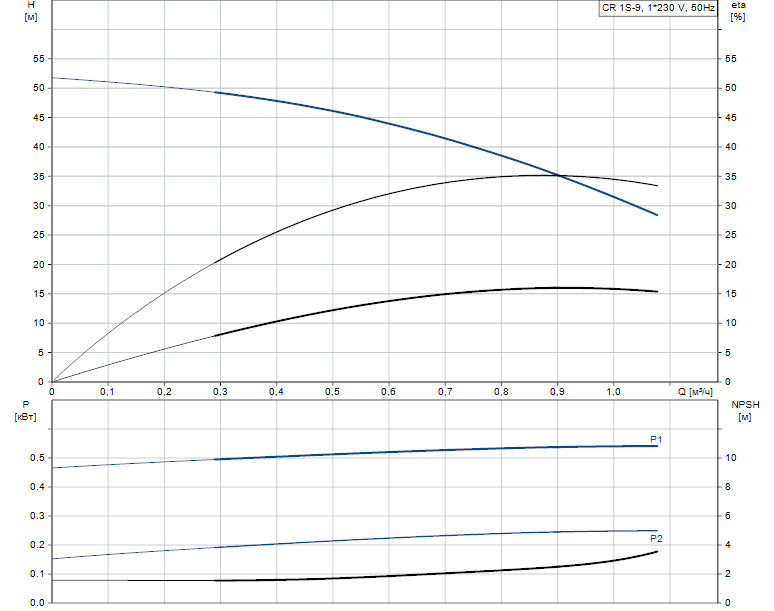

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265

Деталировка:

Деталировка насоса Grundfos CR 1S-9 A-A-A-V-HQQV артикул: 96556265

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
