Насос Grundfos CR 1S-8 A-A-A-V-HQQV артикул: 96517346

Вертикальный многоступенчатый насос Grundfos CR 1S-8 A-A-A-V-HQQV, артикул: 96517346

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-8 A-A-A-V-HQQV, артикул: 96517346

Артикул: 96517346

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-8 A-A-A-V-HQQV, артикул: 96517346 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3387 об/м
Номинальный расход 1.1 м3/ч
Номинальный напор 51.3 м
Макс. напор 68.2 м
Ступени 8
Рабочие колеса 8
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71B
Класс энергоэфф-ти NEMA Premium / IE3 60Hz
Номинальная мощность — P2 0.55 кВт
Энергия (Р2), необходимая для насоса 0.55 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 200-230D/346-400Y В
Номинальный ток 2,36-2,14/1,36-1,24 A
Пусковой ток 500-600 %
Cos фи — характеристика мощности 0.85-0.76
Номинальная скорость 3390-3460 об/м
Энергоэффективность IE3 76,8%
Эффективность электродвигателя при полной нагрузке 76.8 %
Эффективность двигателя при 3/4 нагрузки 81.5 %
Эффективность электродвигателя при 1/2 нагрузки 79.5 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85325103

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 inch
Размер напорного патрубка 1 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT85
Код присоединения A

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.54
Вес(Нетто) 20.9 кг
Вес(Брутто) 23.6 кг
Объем поставки 0.063 м3

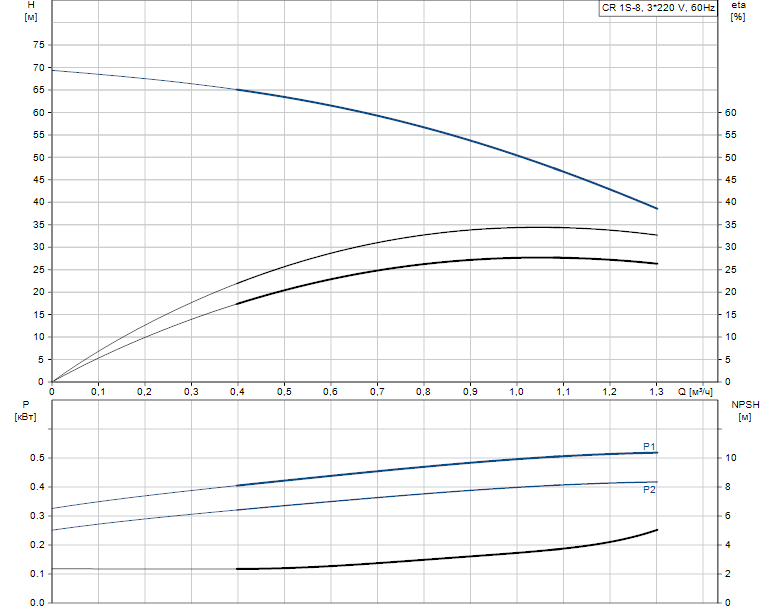

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-8 A-A-A-V-HQQV артикул: 96517346

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-8 A-A-A-V-HQQV артикул: 96517346

Деталировка:

Документация:
