Техническое описание:
Grundfos CR 1S-8 A-A-A-E-HQQE, артикул: 96557624 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3380 об/м
Номинальный расход 1.1 м3/ч
Номинальный напор 51.2 м
Макс. напор 68.1 м
Ступени 8
Рабочие колеса 8
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC |
Данные электрооборудования:
Стандарт электродвигателя IEC
Тип электродвигателя 80A
Номинальная мощность — P2 0.55 кВт
Энергия (Р2), необходимая для насоса 0.55 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 1 x 110-127/220-240 В
Номинальный ток 8,50-7,70/4,35-4,15 A
Пусковой ток 260-310 %
Cos фи — характеристика мощности 0.98
Номинальная скорость 3330-3380 об/м
Эффективность электродвигателя при полной нагрузке 61-59 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85455103 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 inch
Размер напорного патрубка 1 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT100
Код присоединения A |
Управление:
Преобразователь частоты Отсут. |
|
Другое:
Минимальный индекс эффективности, MEI ? 0.54
Вес(Нетто) 24.4 кг
Вес(Брутто) 27.1 кг
Объем поставки 0.063 м3 |

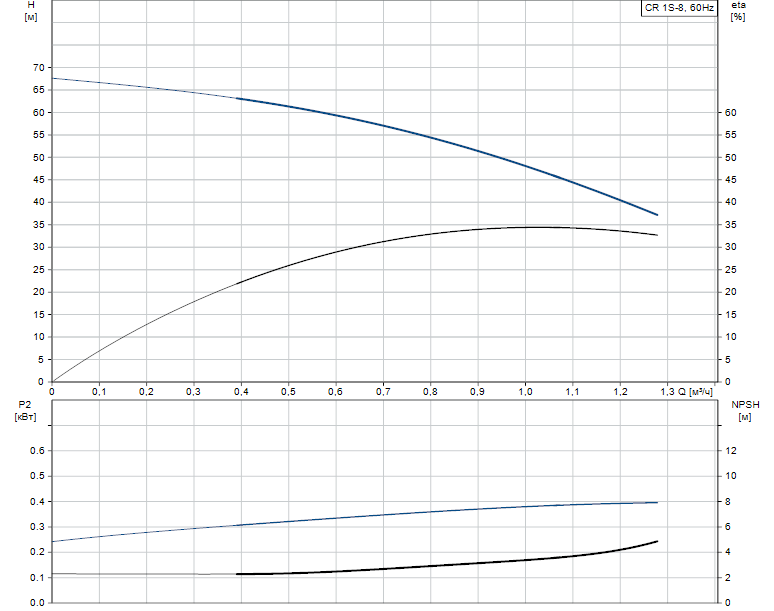

Гидравлические характеристики:
Габаритные размеры:
Деталировка:
Документация:
