Насос Grundfos CR 1S-8 A-A-A-E-HQQE артикул: 96517303

Вертикальный многоступенчатый насос Grundfos CR 1S-8 A-A-A-E-HQQE, артикул: 96517303

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-8 A-A-A-E-HQQE, артикул: 96517303

Артикул: 96517303

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-8 A-A-A-E-HQQE, артикул: 96517303 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3447 об/м
Номинальный расход: 1.1 м3/ч
Номинальный напор: 52.9 м
Макс. напор: 69.2 м
Ступени: 8
Рабочие колеса: 8
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE, EAC,ACS
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание: Чугун
Основание: EN 1561 EN-GJL-200
Основание: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: SIC

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 71B
Класс энергоэфф-ти: NEMA Premium / IE3 60Hz
Номинальная мощность — P2: 0.55 кВт
Энергия (Р2), необходимая для насоса: 0.55 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 220-255D/380-440Y В
Номинальный ток: 2,15-2,05/1,25-1,20 A
Пусковой ток: 500-600 %
Cos фи — характеристика мощности: 0.85-0.76
Номинальная скорость: 3390-3460 об/м
Энергоэффективность: IE3 76,8%
Эффективность электродвигателя при полной нагрузке: 76.8 %
Эффективность двигателя при 3/4 нагрузки: 81.5 %
Эффективность электродвигателя при 1/2 нагрузки: 79.5 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 85805103

Монтаж:

Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: Oval / Rp
Размер всасывающего патрубка: 1 inch
Размер напорного патрубка: 1 inch
Допустимое давление: PN 16
Размер фланца электродвигателя: FT85
Код присоединения: A

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.54
Вес(Нетто): 19.9 кг
Вес(Брутто): 22.7 кг
Объем поставки: 0.063 м3

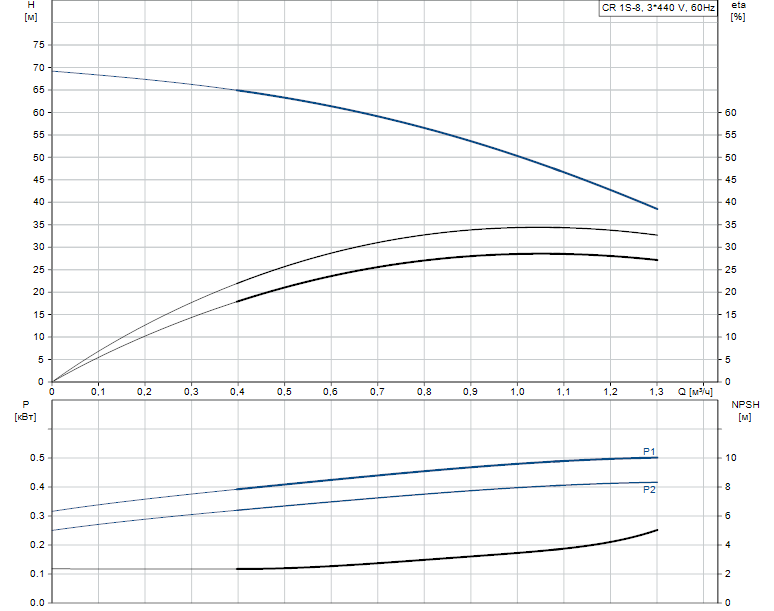

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-8 A-A-A-E-HQQE артикул: 96517303

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-8 A-A-A-E-HQQE артикул: 96517303

Деталировка:

Документация:
