Техническое описание:
Grundfos CR 1S-7 A-FGJ-A-E-HQQE, артикул: 96515718 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2856 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 33 м
Макс. напор 42.3 м
Ступени 7
Рабочие колеса 7
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC |
Данные электрооборудования:
Стандарт электродвигателя IEC
Тип электродвигателя 71A
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 200-220D/346-380Y В
Номинальный ток 1.90/1.10 A
Пусковой ток 490-530 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2850-2880 об/м
Энергоэффективность IE3 73,8%
Эффективность электродвигателя при полной нагрузке 73.8 %
Эффективность двигателя при 3/4 нагрузки 79.0 %
Эффективность электродвигателя при 1/2 нагрузки 75.5 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85325102 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение DIN / ANSI / JIS
Размер всасывающего патрубка DN 25/32
Размер напорного патрубка DN 25/32
Допустимое давление PN 25
Размер входного фланца 250 lb
Размер фланца электродвигателя FT85
Код присоединения FGJ |
Управление:
Преобразователь частоты Отсут. |
|
Другое:
Минимальный индекс эффективности, MEI ? 0.54
Вес(Нетто) 24.5 кг
Вес(Брутто) 27.3 кг
Объем поставки 0.063 м3 |

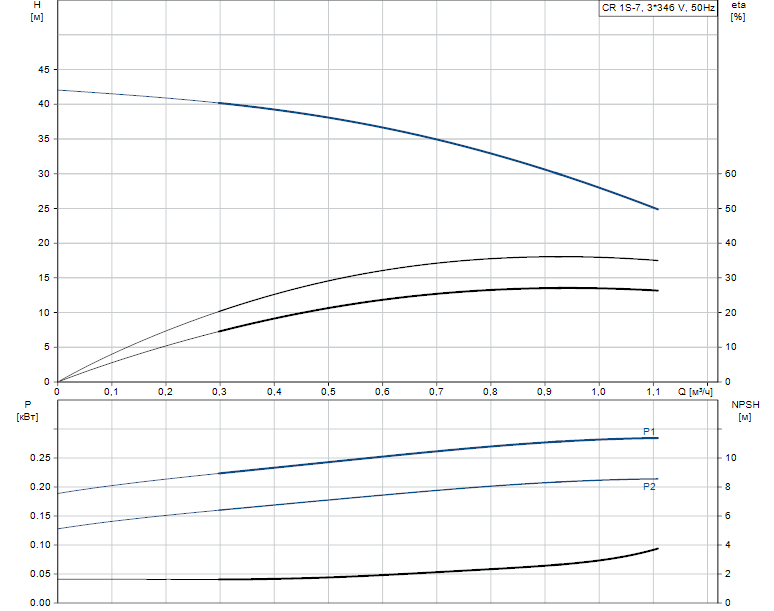

Гидравлические характеристики:
Габаритные размеры:
Деталировка:
Документация:
