Техническое описание:
Grundfos CR 1S-7 A-FGJ-A-E-HQQE, артикул: 96081068 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3443 об/м
Номинальный расход 1 м3/ч
Номинальный напор 41.8 м
Ступени 7
Рабочие колеса 7
Low NPSH N
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике ANSI/NSF61
Тип исполнения A
Модель A
Охлаждение ODP |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN-JL1030
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E |
Данные электрооборудования:
Тип электродвигателя 3416L
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 1 x 115/208-230 В
Сервис-фактор электродвигателя 1.3
Номинальный ток 7,2/4,00-3,60 A
Токовая нагрузка 8/4,4-4 A
Номинальная скорость 3450 об/м
Эффективность электродвигателя при полной нагрузке 66 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP23
Класс изоляции (IEC 85) B
Защита электродвигателя Отсутс.
Номер электродвигателя 84Z00024 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение ANSI
Размер всасывающего патрубка 1 1/4′ inch
Размер напорного патрубка 1 1/4′ inch
Допустимое давление CLASS 300
Размер фланца электродвигателя 56C
Код присоединения FGJ |
Управление:
|
|
Другое:
Вес(Нетто) 26.7 кг
Вес(Брутто) 29.2 кг
Объем поставки 0.05 м3 |

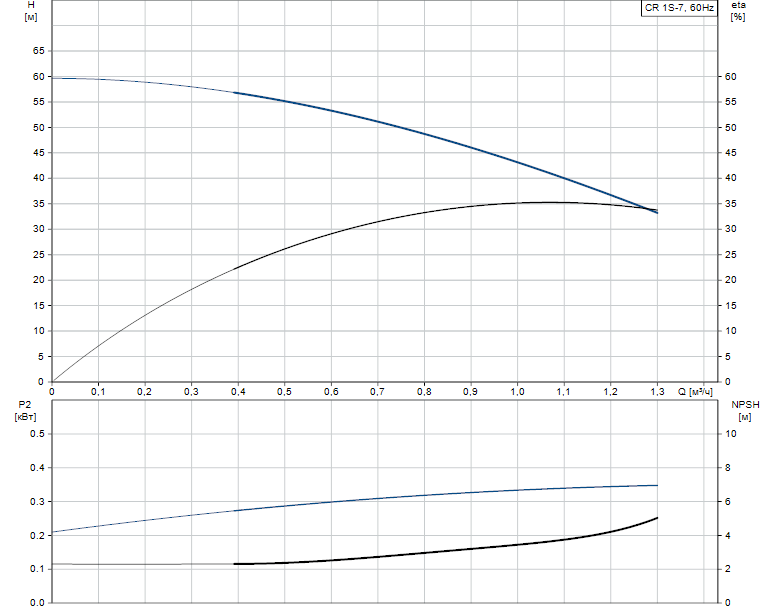

Гидравлические характеристики:

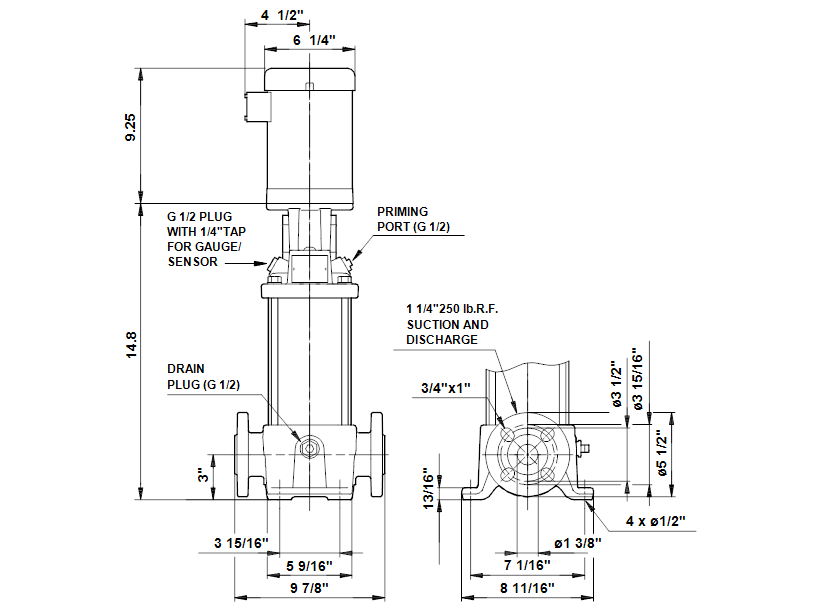

Габаритные размеры:
Деталировка:
Документация:
