Техническое описание:
Grundfos CR 1S-7 A-B-A-V-HQQV, артикул: 96080983 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 3443 об/м
Номинальный расход: 1 м3/ч
Номинальный напор: 41.8 м
Ступени: 7
Рабочие колеса: 7
Low NPSH: N
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: NEMA
Тип исполнения: A
Модель: A
Охлаждение: ODP |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Основание: Чугун
Основание: EN-JL1030
Основание: 25 B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V |
Данные электрооборудования:
Тип электродвигателя: 3416L
Номинальная мощность — P2: 0.37 кВт
Энергия (Р2), необходимая для насоса: 0.37 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 1 x 115/208-230 В
Сервис-фактор электродвигателя: 1.3
Номинальный ток: 7,2/4,00-3,60 A
Токовая нагрузка: 8/4,4-4 A
Номинальная скорость: 3450 об/м
Эффективность электродвигателя при полной нагрузке: 66 %
Количество полюсов: 2
Степень защиты (IEC 34-5): IP23
Класс изоляции (IEC 85): B
Защита электродвигателя: Отсутс.
Номер электродвигателя: 84Z00024 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Макс. давление при заданной темп-ре: 16 бар / 90 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: OVAL
Размер всасывающего патрубка: 1′ NPT inch
Размер напорного патрубка: 1′ NPT inch
Размер фланца электродвигателя: 56C
Код присоединения: B |
Управление:
|
|
Другое:
Вес(Нетто): 22.6 кг
Вес(Брутто): 25.1 кг
Объем поставки: 0.05 м3 |

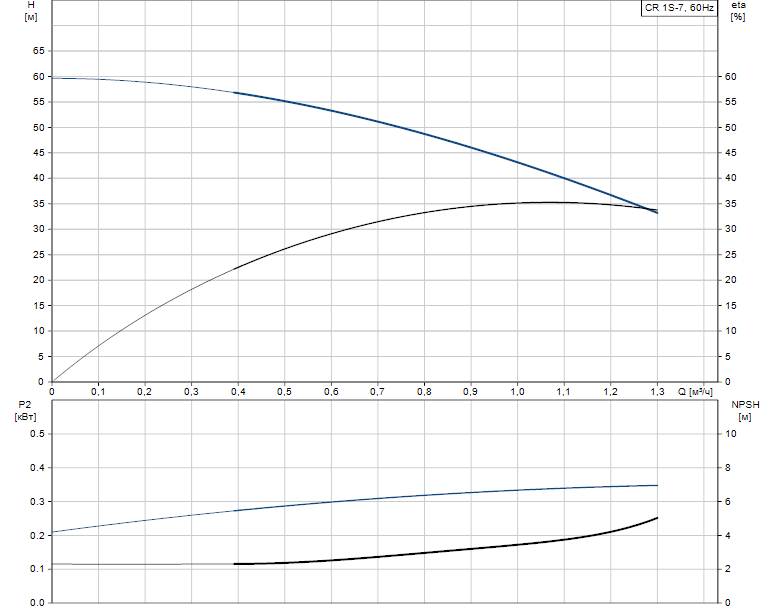

Гидравлические характеристики:

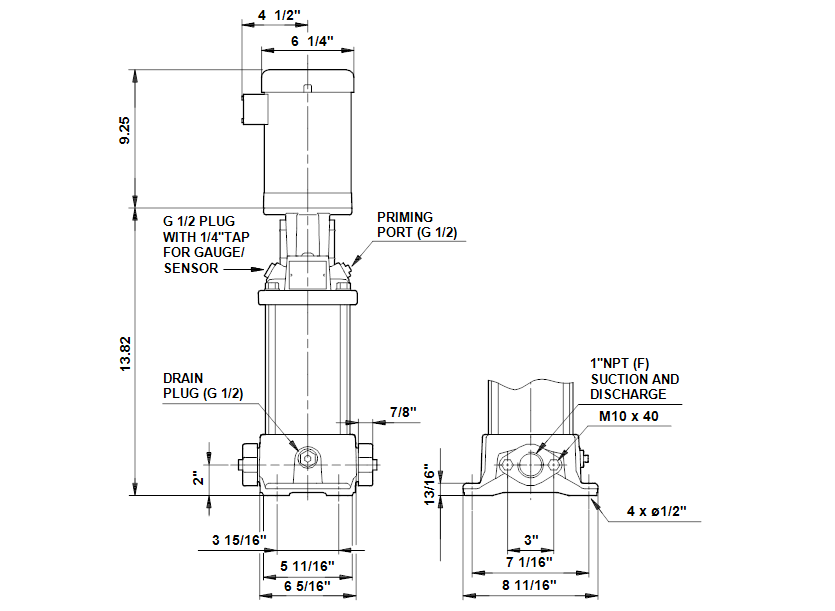

Габаритные размеры:
Деталировка:
Документация:
