Насос Grundfos CR 1S-5 A-FGJ-A-V-HQQV артикул: 96474203

Вертикальный многоступенчатый насос Grundfos CR 1S-5 A-FGJ-A-V-HQQV, артикул: 96474203

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-5 A-FGJ-A-V-HQQV, артикул: 96474203

Артикул: 96474203

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-5 A-FGJ-A-V-HQQV, артикул: 96474203 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2900 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 20.9 м
Ступени 5
Рабочие колеса 5
Low NPSH N
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE
Тип исполнения A
Модель A
Охлаждение IC0141

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN-JL1030
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V

Данные электрооборудования:

Тип электродвигателя 71A
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240 D/380-415 Y В
Номинальный ток 1.74/1.00 A
Пусковой ток 490-530 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2850-2880 об/м
Энергоэффективность IE3 73,8%
Эффективность электродвигателя при полной нагрузке 73.8 %
Эффективность двигателя при 3/4 нагрузки 79.0 %
Эффективность электродвигателя при 1/2 нагрузки 75.5 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85805102

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 120 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 25 / DN 32
Размер напорного патрубка DN 25 / DN 32
Допустимое давление PN 25
Размер фланца электродвигателя FT85
Код присоединения FGJ

Управление:



Другое:

Вес(Нетто) 23.1 кг
Вес(Брутто) 25.6 кг
Объем поставки 0.05 м3

Гидравлические характеристики:

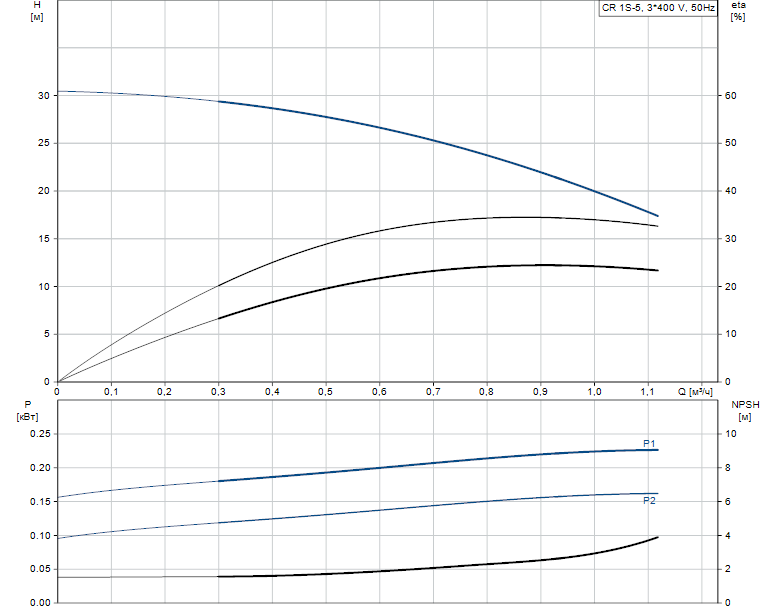

Гидравлические характеристики насоса Grundfos CR 1S-5 A-FGJ-A-V-HQQV артикул: 96474203

Габаритные размеры:

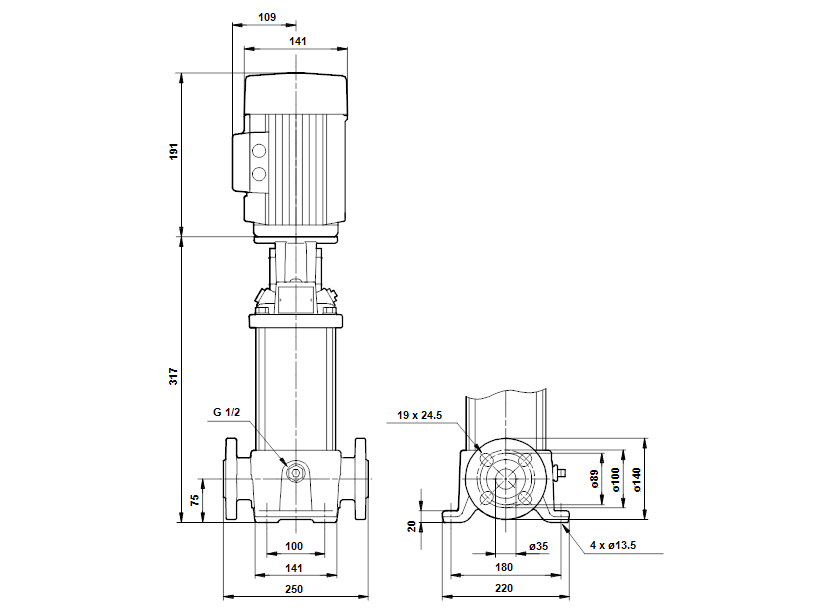

Габаритные размеры насоса Grundfos CR 1S-5 A-FGJ-A-V-HQQV артикул: 96474203

Деталировка:

Документация:
