Насос Grundfos CR 1S-5 A-A-A-V-HQQV артикул: 96517343

Вертикальный многоступенчатый насос Grundfos CR 1S-5 A-A-A-V-HQQV, артикул: 96517343

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-5 A-A-A-V-HQQV, артикул: 96517343

Артикул: 96517343

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-5 A-A-A-V-HQQV, артикул: 96517343 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3418 об/м
Номинальный расход: 1.1 м3/ч
Номинальный напор: 32.9 м
Макс. напор: 43 м
Ступени: 5
Рабочие колеса: 5
Число рабочих колес с уменьшенным диаметром: 0
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: CE, EAC
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание: Чугун
Основание: EN 1561 EN-GJL-200
Основание: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V
Подшипник: SIC

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 71A
Класс энергоэфф-ти: NEMA Premium / IE3 60Hz
Номинальная мощность — P2: 0.37 кВт
Энергия (Р2), необходимая для насоса: 0.37 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 200-230D/346-400Y В
Номинальный ток: 1,65-1,50/0,96-0,87 A
Пусковой ток: 550-650 %
Cos фи — характеристика мощности: 0.85-0.76
Номинальная скорость: 3410-3470 об/м
Энергоэффективность: IE3 73,4%
Эффективность электродвигателя при полной нагрузке: 73.4 %
Эффективность двигателя при 3/4 нагрузки: 79.0 %
Эффективность электродвигателя при 1/2 нагрузки: 75.5 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 85325102

Монтаж:

Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 90 °C
Макс. давление при заданной темп-ре: 16 бар / -20 °C
Трубное присоединение: Oval / Rp
Размер всасывающего патрубка: 1 inch
Размер напорного патрубка: 1 inch
Допустимое давление: PN 16
Размер фланца электродвигателя: FT85
Код присоединения: A

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.54
Вес(Нетто): 19.1 кг
Вес(Брутто): 21.8 кг
Объем поставки: 0.054 м3

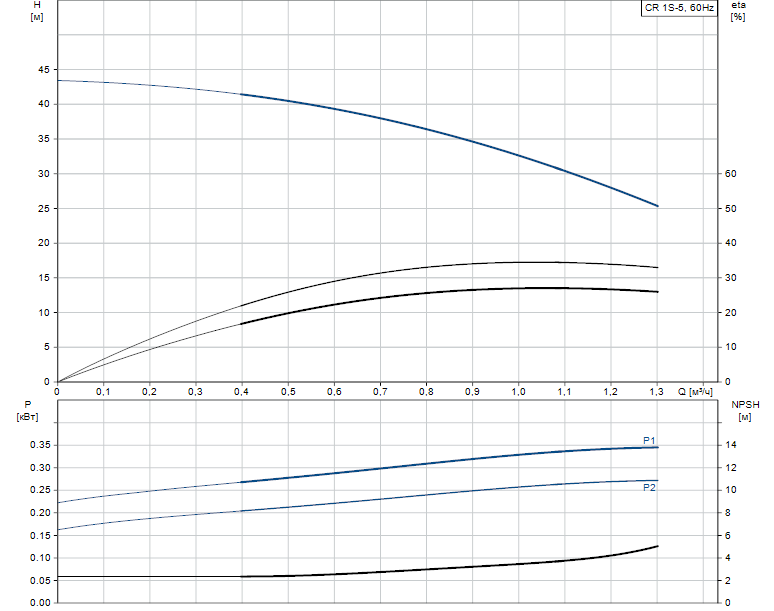

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-5 A-A-A-V-HQQV артикул: 96517343

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-5 A-A-A-V-HQQV артикул: 96517343

Деталировка:

Документация:
