Насос Grundfos CR 1S-33 A-FGJ-A-E-HQQE артикул: 96556402

Артикул: 96556402

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Техническое описание:

Grundfos CR 1S-33 A-FGJ-A-E-HQQE, артикул: 96556402 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

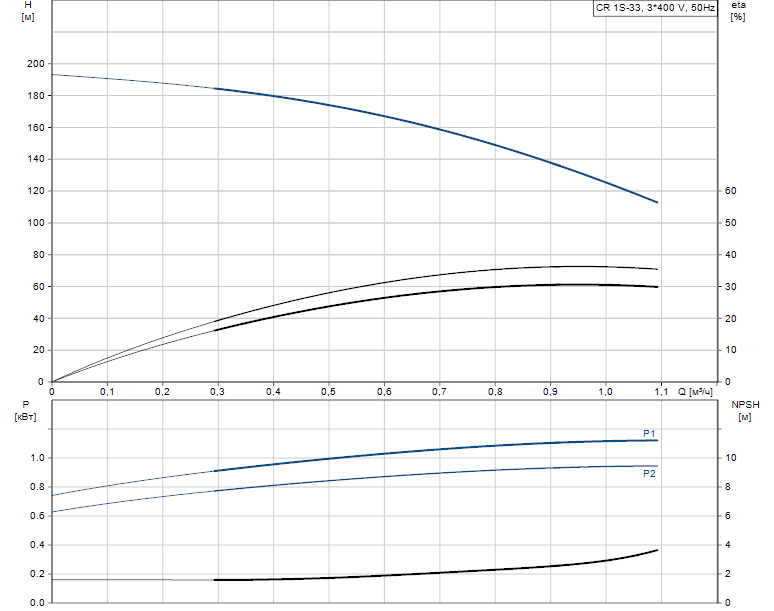

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2853 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 128.7 м
Макс. напор 192.3 м
Ступени 33
Рабочие колеса 33
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 80C
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 2.50/1.44 A
Пусковой ток 450-500 %
Cos фи — характеристика мощности 0.83-0.76
Номинальная скорость 2840-2870 об/м
Энергоэффективность IE3 82,7%
Эффективность электродвигателя при полной нагрузке 82.7 %
Эффективность двигателя при 3/4 нагрузки 84.6 %
Эффективность электродвигателя при 1/2 нагрузки 85.4 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85905178

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение DIN / ANSI / JIS
Размер всасывающего патрубка DN 25/32
Размер напорного патрубка DN 25/32
Допустимое давление PN 25
Размер входного фланца 250 lb
Размер фланца электродвигателя FT100
Код присоединения FGJ
