Техническое описание:
Grundfos CR 1S-3 H H-GA-A-V-HQQV, артикул: 96977849 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 3425 об/м
Номинальный расход: 1.1 м3/ч
Номинальный напор: 17.8 м
Ступени: 3
Рабочие колеса: 3
Low NPSH: N
Код торцевого уплотнения вала: HQQV
Тип исполнения: H
Модель: A
Охлаждение: TEFC |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Основание: Чугун
Основание: EN-JL1030
Основание: 25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: V |
Данные электрооборудования:
Тип электродвигателя: BALDOR
Класс энергоэфф-ти: NEMA Premium / IE3 60Hz
Номинальная мощность — P2: 0.25 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 575 В
Сервис-фактор электродвигателя: 1.35
Номинальный ток: 0.56 A
Номинальная скорость: 3450 об/м
Количество полюсов: 2
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 84Z04509 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 25 бар
Макс. давление при заданной темп-ре: 25 бар / 90 °C
Макс. давление при заданной темп-ре: 25 бар / -20 °C
Размер всасывающего патрубка: 1.5 inch
Размер напорного патрубка: 1.0 inch
Размер фланца электродвигателя: 56C
Код присоединения: GA |
Управление:
|
|
Другое:
Вес(Нетто): 60.5 кг
Вес(Брутто): 72.8 кг
Область продаж: USA |

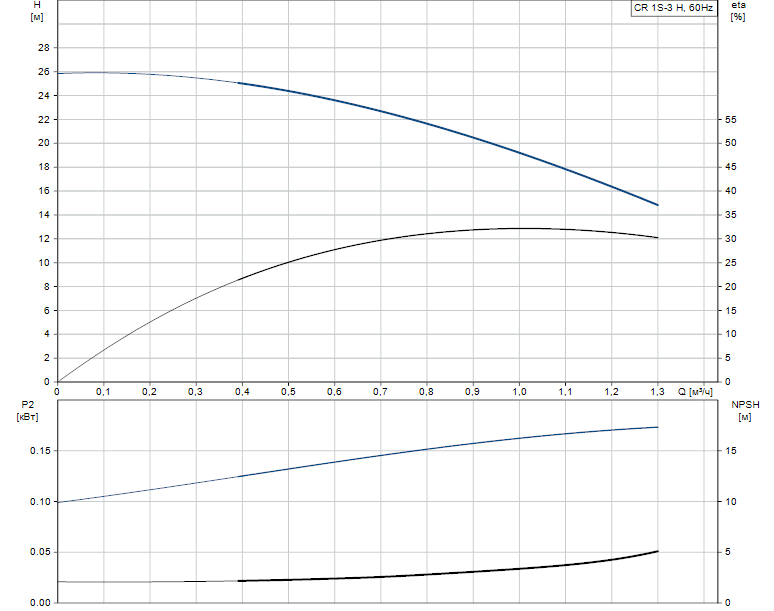

Гидравлические характеристики:

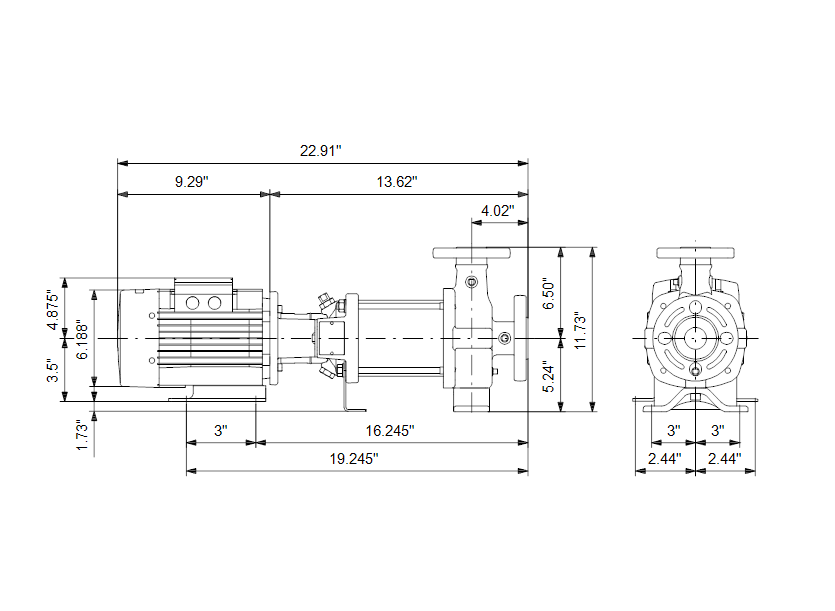

Габаритные размеры:
Деталировка:
Документация:
