Вертикальный многоступенчатый насос Grundfos CR 1S-3 A-FGJ-A-E-HQQE, артикул: 96556351

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-3 A-FGJ-A-E-HQQE, артикул: 96556351

Артикул: 96556351

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-3 A-FGJ-A-E-HQQE, артикул: 96556351 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2873 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 12.8 м
Макс. напор 18.2 м
Ступени 3
Рабочие колеса 3
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71A
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D В
Номинальный ток 1 A
Пусковой ток 490-530 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2850-2880 об/м
Энергоэффективность IE3 73,8%
Эффективность электродвигателя при полной нагрузке 73.8 %
Эффективность двигателя при 3/4 нагрузки 79.0 %
Эффективность электродвигателя при 1/2 нагрузки 75.5 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85815102

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение DIN / ANSI / JIS
Размер всасывающего патрубка DN 25/32
Размер напорного патрубка DN 25/32
Допустимое давление PN 25
Размер входного фланца 250 lb
Размер фланца электродвигателя FT85
Код присоединения FGJ

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.54
Вес(Нетто) 22.8 кг
Вес(Брутто) 25.5 кг
Объем поставки 0.054 м3

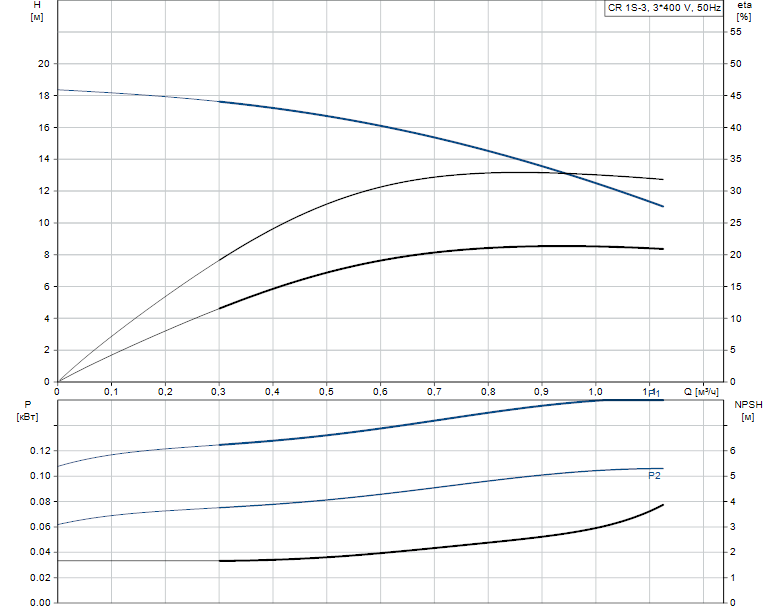

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-3 A-FGJ-A-E-HQQE артикул: 96556351

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-3 A-FGJ-A-E-HQQE артикул: 96556351

Деталировка:

Документация:
