Техническое описание:
Grundfos CR 1S-3 A-B-A-V-HQQV, артикул: 96080975 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3436 об/м
Номинальный расход 1 м3/ч
Номинальный напор 18.3 м
Ступени 3
Рабочие колеса 3
Low NPSH N
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике NEMA
Тип исполнения A
Модель A
Охлаждение ODP |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN-JL1030
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V |
Данные электрооборудования:
Тип электродвигателя 56C
Номинальная мощность — P2 0.25 кВт
Энергия (Р2), необходимая для насоса 0.25 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 1 x 115/230 В
Сервис-фактор электродвигателя 1.4
Номинальный ток 6.00/3.00 A
Токовая нагрузка 6.8/3.4 A
Номинальная скорость 3450 об/м
Эффективность электродвигателя при полной нагрузке 58 %
Количество полюсов 2
Класс изоляции (IEC 85) B
Номер электродвигателя 84Z00023 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение OVAL
Размер всасывающего патрубка 1′ NPT inch
Размер напорного патрубка 1′ NPT inch
Размер фланца электродвигателя 56C
Код присоединения B |
Управление:
|
|
Другое:
Вес(Нетто) 21.6 кг
Вес(Брутто) 24.1 кг
Объем поставки 0.05 м3 |

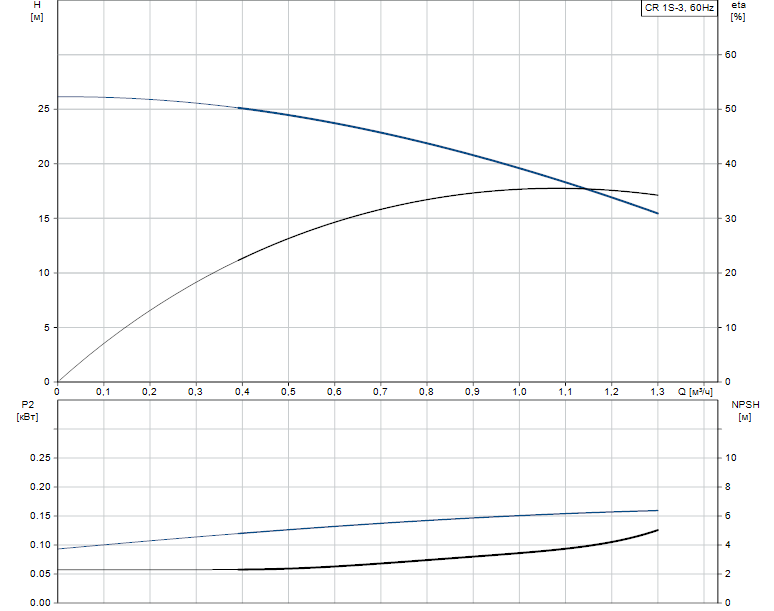

Гидравлические характеристики:

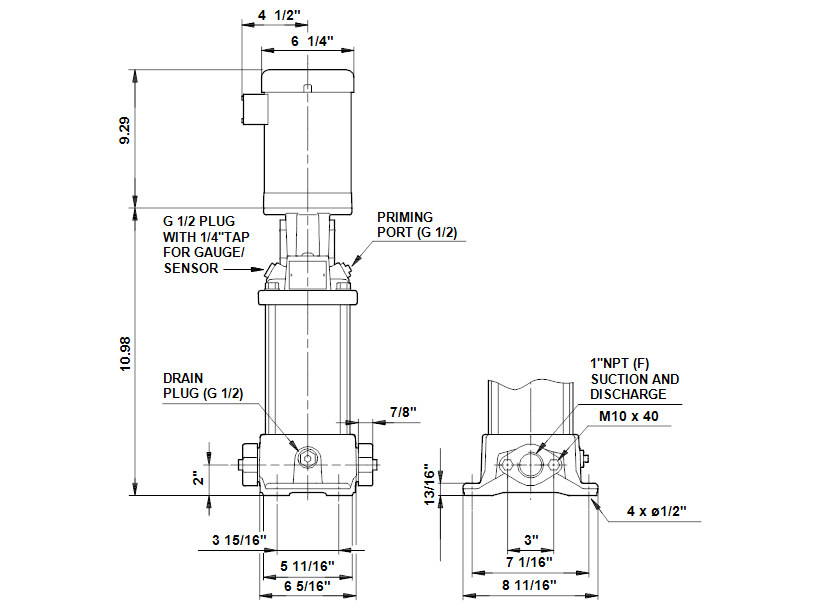

Габаритные размеры:
Деталировка:
Документация:
