Насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96570811

Вертикальный многоступенчатый насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96570811

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96570811

Артикул: 96570811

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96570811 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3350 об/м
Номинальный расход 1.1 м3/ч
Номинальный напор 115.7 м
Макс. напор 175.9 м
Ступени 23
Рабочие колеса 23
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 90LB
Номинальная мощность — P2 1.5 кВт
Энергия (Р2), необходимая для насоса 1.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 1 x 220-230/240 В
Номинальный ток 11.0/10.5 A
Пусковой ток 390 %
Cos фи — характеристика мощности 0.90/0.92
Номинальная скорость 3300/3300 об/м
Эффективность электродвигателя при полной нагрузке 70-68 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85Z10276

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 90 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение DIN / ANSI / JIS
Размер всасывающего патрубка DN 25/32
Размер напорного патрубка DN 25/32
Допустимое давление PN 25
Размер входного фланца 250 lb
Размер фланца электродвигателя FT115
Код присоединения FGJ

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.54
Вес(Нетто) 44.4 кг
Вес(Брутто) 47.3 кг
Объем поставки 0.13 м3

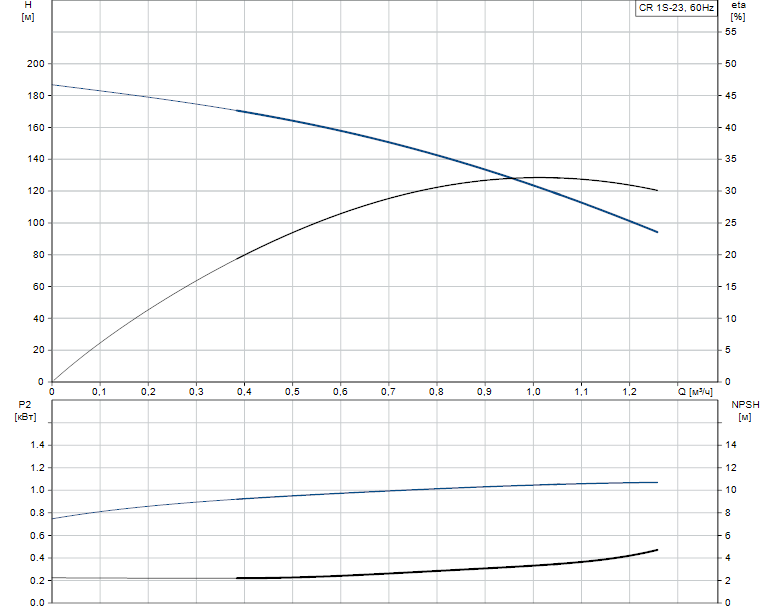

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96570811

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96570811

Деталировка:

Документация:
