Насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96081185

Вертикальный многоступенчатый насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96081185

[elementor-template id=»15025″]
Вертикальный многоступенчатый насос Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96081185

Артикул: 96081185

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CR 1S-23 A-FGJ-A-V-HQQV, артикул: 96081185 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3450 об/м
Номинальный расход 1 м3/ч
Номинальный напор 139.3 м
Ступени 23
Рабочие колеса 23
Low NPSH N
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике NEMA
Тип исполнения A
Модель A
Охлаждение ODP

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN-JL1030
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V

Данные электрооборудования:

Тип электродвигателя 3524L
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 1 x 115/208-230 В
Сервис-фактор электродвигателя 1.2
Номинальный ток 10/9,90-9,00 A
Токовая нагрузка 19,6/10,8-9,8 A
Номинальная скорость 3450 об/м
Эффективность электродвигателя при полной нагрузке 75 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP23
Класс изоляции (IEC 85) B
Защита электродвигателя Отсутс.
Номер электродвигателя 84Z04024

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 25 бар / 90 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение ANSI
Размер всасывающего патрубка 1 1/4′ inch
Размер напорного патрубка 1 1/4′ inch
Допустимое давление CLASS 300
Размер фланца электродвигателя 56C
Код присоединения FGJ

Управление:



Другое:

Вес(Нетто) 37.5 кг
Вес(Брутто) 41 кг
Объем поставки 0.08 м3

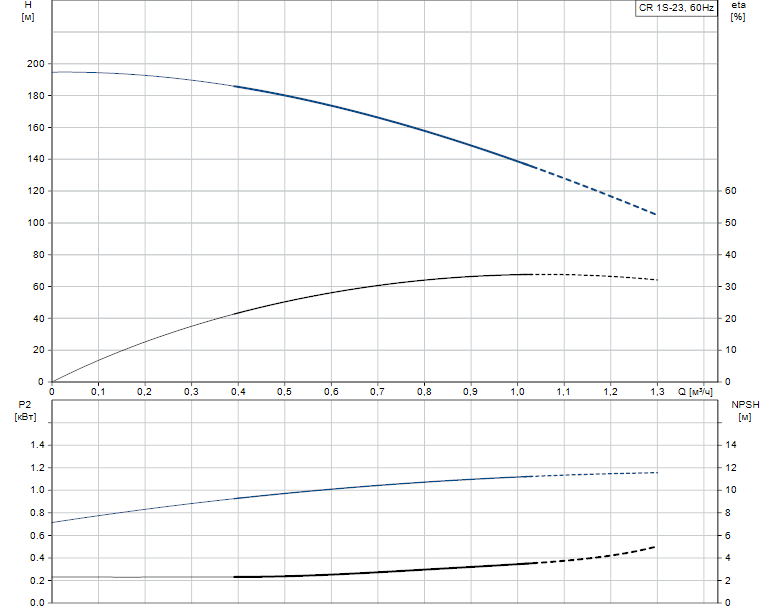

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96081185

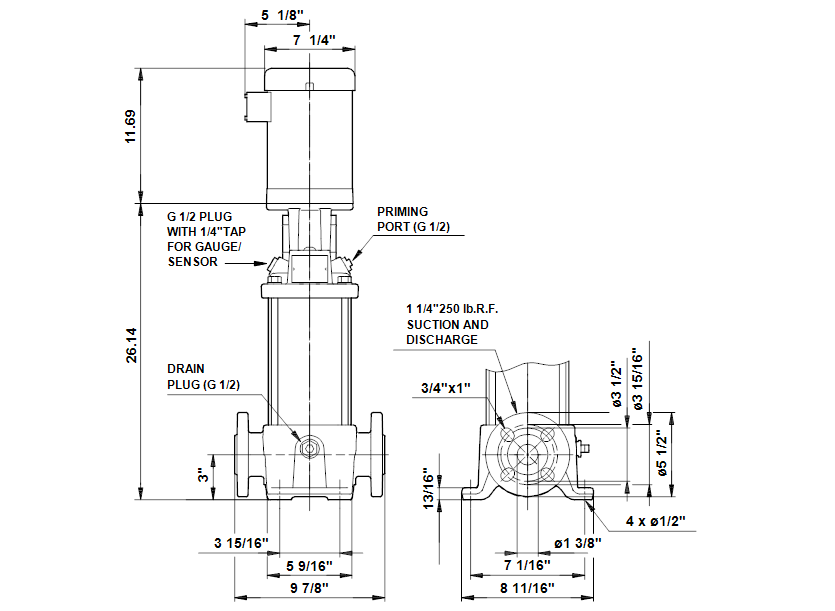

Габаритные размеры:

Габаритные размеры насоса Grundfos CR 1S-23 A-FGJ-A-V-HQQV артикул: 96081185

Деталировка:

Документация:
