Техническое описание:
Grundfos CR 1S-21 A-FGJ-A-E-HQQE, артикул: 96473873 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2900 об/м
Номинальный расход 0.9 м3/ч
Номинальный напор 83.3 м
Ступени 21
Рабочие колеса 21
Low NPSH N
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE
Тип исполнения A
Модель A
Охлаждение IC0141 |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание Чугун
Основание EN-JL1030
Основание 25 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E |
Данные электрооборудования:
Тип электродвигателя 80A
Класс энергоэфф-ти IE2
Номинальная мощность — P2 0.75 кВт
Энергия (Р2), необходимая для насоса 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240 D/380-415 Y В
Номинальный ток 3.30/1.90 A
Пусковой ток 580-620 %
Cos фи — характеристика мощности 0.81-0.71
Номинальная скорость 2840-2870 об/м
Энергоэффективность IE2 77,4%
Эффективность электродвигателя при полной нагрузке 77.4 %
Эффективность двигателя при 3/4 нагрузки 83.5 %
Эффективность электродвигателя при 1/2 нагрузки 82 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85900055 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. давление при заданной темп-ре 16 бар / 120 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 25 / DN 32
Размер напорного патрубка DN 25 / DN 32
Допустимое давление PN 25
Размер фланца электродвигателя FT100
Код присоединения FGJ |
Управление:
|
|
Другое:
Вес(Нетто) 31.6 кг
Вес(Брутто) 35.1 кг
Объем поставки 0.08 м3 |

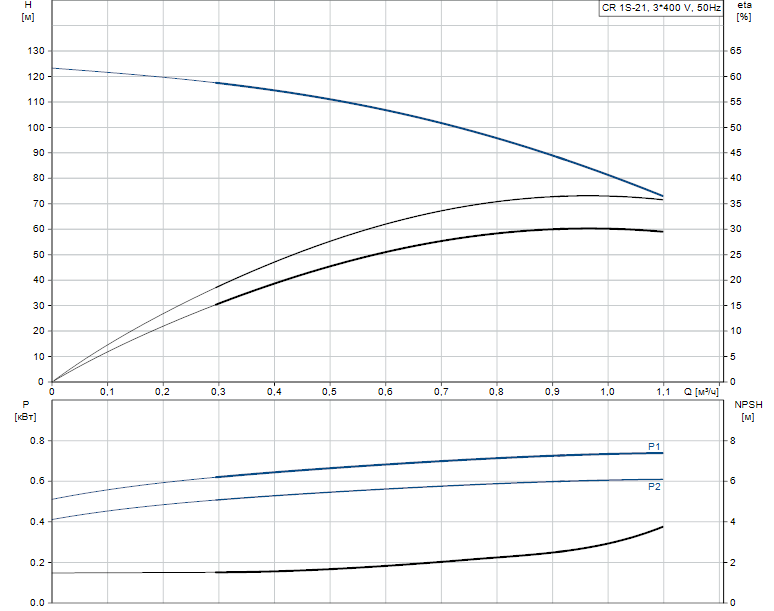

Гидравлические характеристики:

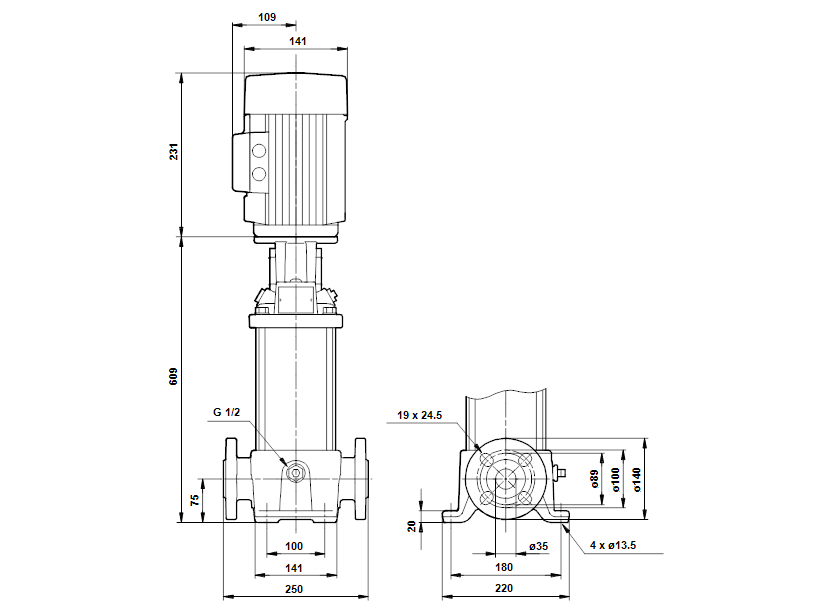

Габаритные размеры:
Деталировка:
Документация:
