Вертикальный многоступенчатый насос Grundfos CR 150-4-2 A-F-A-V-HBQV, артикул: 95922461

Артикул: 95922461

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 150-4-2 A-F-A-V-HBQV, артикул: 95922461 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

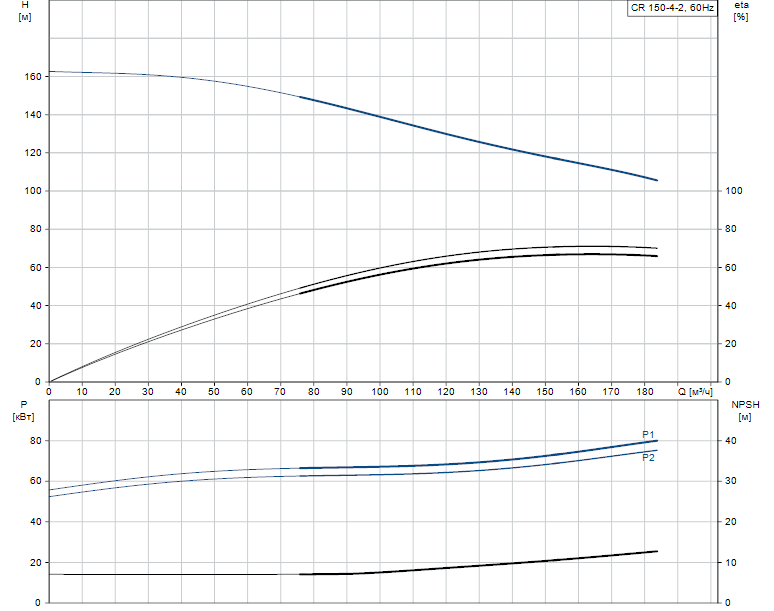

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3573 об/м
Номинальный расход 180 м3/ч
Номинальный напор 110.4 м
Макс. напор 161 м
Ступени 4
Рабочие колеса 4
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HBQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3 — IE2 [NEMA Premium / IE3 60Hz] Номинальная мощность — P2 75 кВт [84 кВт] Энергия (Р2), необходимая для насоса 75 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 135-122/79,0-72,0 A [130-120 A] Пусковой ток 550-550 % [680-680 %] Cos фи — характеристика мощности 0.90
Номинальная скорость 3570 об/м [3575 об/м] Энергоэффективность IE3 94,1% [IE2 94,5%] Эффективность электродвигателя при полной нагрузке 94.1-94.1 % [94.5-94.5 %] Эффективность двигателя при 3/4 нагрузки 94.2-94.2 % [94.4-94.4 %] Эффективность электродвигателя при 1/2 нагрузки 93.5-93.5 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U15340

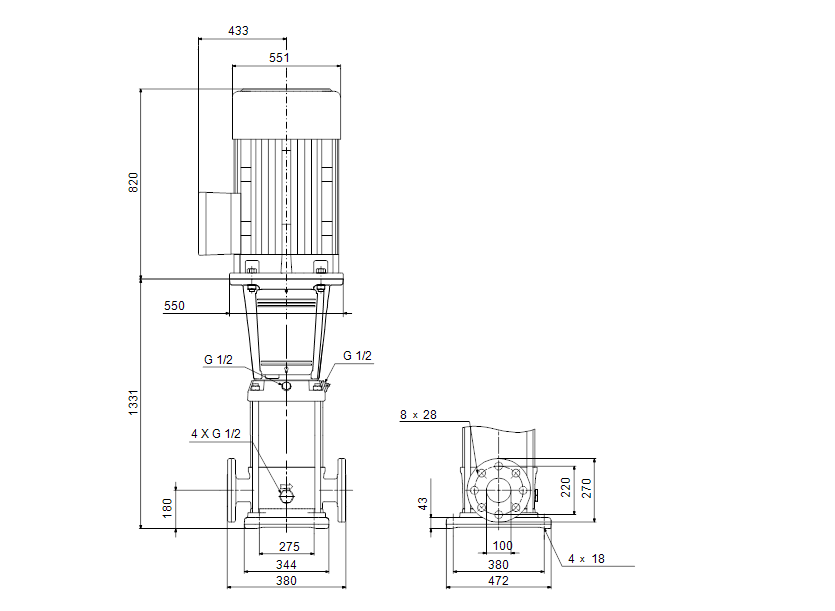

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 90 °C
Макс. давление при заданной темп-ре 30 бар / 0 °C
Стандарт трубного присоединения DIN
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 125
Допустимое давление PN 40
Размер фланца электродвигателя FF500
Код присоединения F

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 717 кг
Вес(Брутто) 876 кг
Объем поставки 2.08 м3
