Вертикальный многоступенчатый насос Grundfos CR 120-7 A-F-A-V-HQQV, артикул: 98640870

Артикул: 98640870

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 120-7 A-F-A-V-HQQV, артикул: 98640870 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

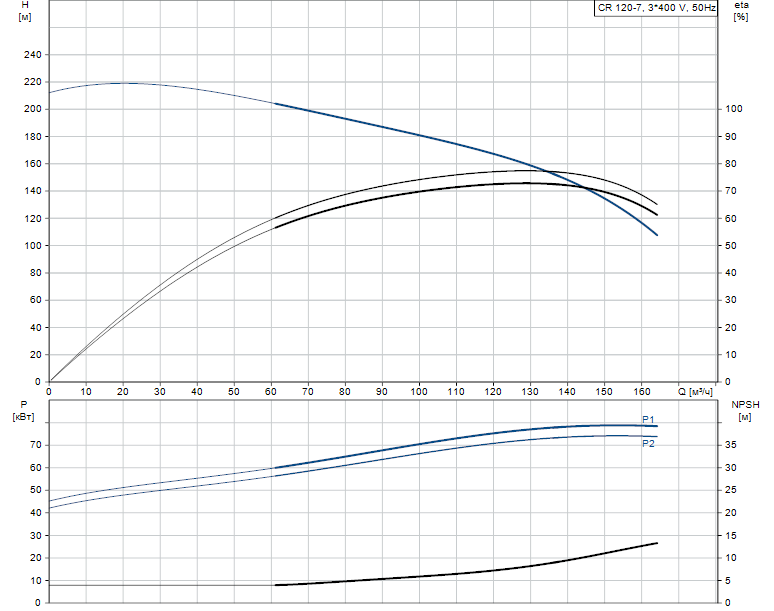

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2975 об/м
Номинальный расход 120 м3/ч
Номинальный напор 163.2 м
Макс. напор 209.1 м
Ступени 7
Рабочие колеса 7
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1563 EN-GJS-500-7
Основание ASTM A536 80-55-06
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя MMG280S
Класс энергоэфф-ти IE2
Номинальная мощность — P2 75 кВт
Энергия (Р2), необходимая для насоса 75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-0Y В
Номинальный ток 136-126/78,0-74,5 A
Пусковой ток 770-770 %
Cos фи — характеристика мощности 0.89
Номинальная скорость 2980 об/м
Энергоэффективность IE2 94,1%
Эффективность электродвигателя при полной нагрузке 94.1-94.1 %
Эффективность двигателя при 3/4 нагрузки 94.0-94.0 %
Эффективность электродвигателя при 1/2 нагрузки 92.8-92.8 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81N15340

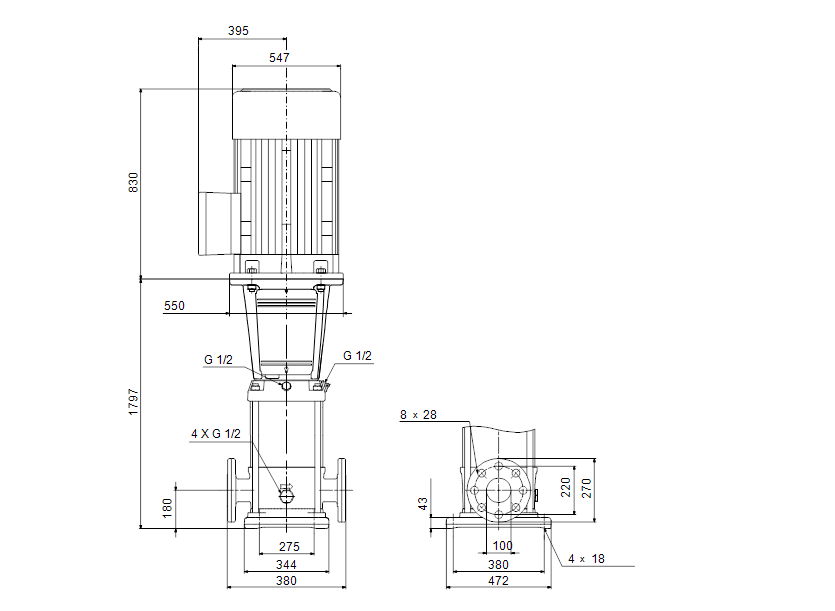

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 90 °C
Макс. давление при заданной темп-ре 30 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 125
Допустимое давление PN 40
Размер фланца электродвигателя FF500
Код присоединения F

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 762 кг
Вес(Брутто) 926 кг
Объем поставки 2.25 м3
Область продаж India
