Вертикальный многоступенчатый насос Grundfos CR 10-1 A-FJ-A-E-HQQE, артикул: 99244163

Артикул: 99244163

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CR 10-1 A-FJ-A-E-HQQE, артикул: 99244163 — вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен асинхронным электродвигателем, с воздушным охлаждением.

См. подробное описание серии

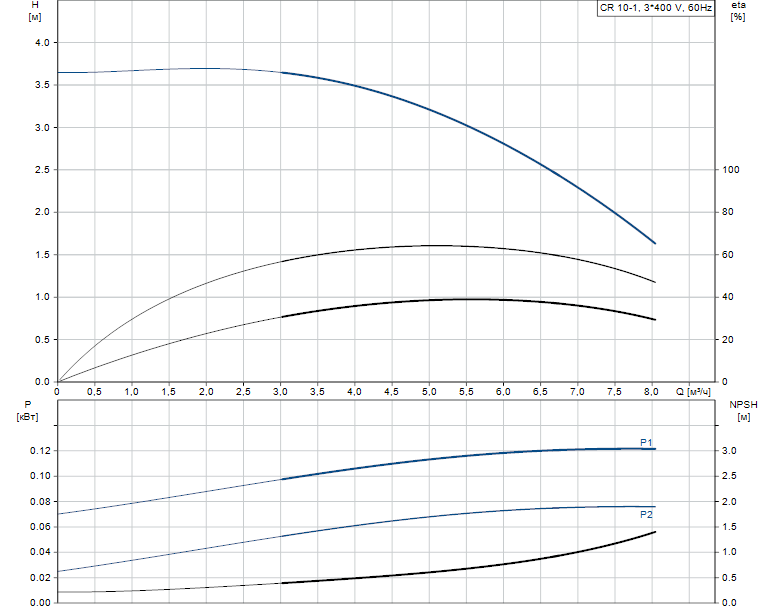

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1700 об/м
Номинальный расход 6.1 м3/ч
Номинальный напор 2.8 м
Макс. напор 3.7 м
Ступени 2
Рабочие колеса 1
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание Чугун
Основание EN 1561 EN-GJL-200
Основание ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71A
Номинальная мощность — P2 0.25 кВт
Энергия (Р2), необходимая для насоса 0.25 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-255D/380-440Y В
Номинальный ток 1.21/0.70 A
Пусковой ток 400-470 %
Cos фи — характеристика мощности 0.80-0.69
Номинальная скорость 1680-1720 об/м
Энергоэффективность 73.4%
Эффективность электродвигателя при полной нагрузке 73.4 %
Эффективность двигателя при 3/4 нагрузки 70 %
Эффективность электродвигателя при 1/2 нагрузки 63.9 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86805101

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение DIN / JIS
Размер всасывающего патрубка DN 40
Размер напорного патрубка DN 40
Допустимое давление PN 25
Размер входного фланца 300 lb
Размер фланца электродвигателя FT85
Код присоединения FJ

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 33 кг
Вес(Брутто) 46 кг
Объем поставки 0.14 м3
