Техническое описание:
Grundfos SPK 4-11/10 A-WB-A-AUUV, артикул: 97749254 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из нержавеющей стали.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 3500 об/м
Ступени: 11
Рабочие колеса: 10
Первичное уплотнение вала: AUUV
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: E
Охлаждение: TEFC
Сливные отверстия: Открытое сливное отверстие |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Головная часть насоса: Чугун
Голова насоса: EN-GJL-200
Голова насоса: ASTM 25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо: DIN W.-Nr. 1.4301
Рабочее колесо: AISI 304
Код материала: A |
Данные электрооборудования:
Тип электродвигателя: BALDOR
Номинальная мощность — P2: 1.1 кВт
Код KVA: K
Частота питающей сети: 60 Hz
Номинальное напряжение: 1 x 115/208-230 В
Сервис-фактор электродвигателя: 1.30
Номинальный ток: 17/9,50-8,60 A
Токовая нагрузка: 20,4/11,3-10,2 A
Номинальная скорость: 3450 об/м
Количество полюсов: 2
Класс изоляции (IEC 85): B
Защита электродвигателя: Отсутс.
Тепловая защита: внутрен.
Номер электродвигателя: 84Z04007 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Соединение труб: 1 1/4′ NPT
Размер фланца электродвигателя: 56C
Код присоединения: WB |
Управление:
|
|
Другое:
Нетто вес: 7.8 кг
Вес(Брутто): 10.4 кг |

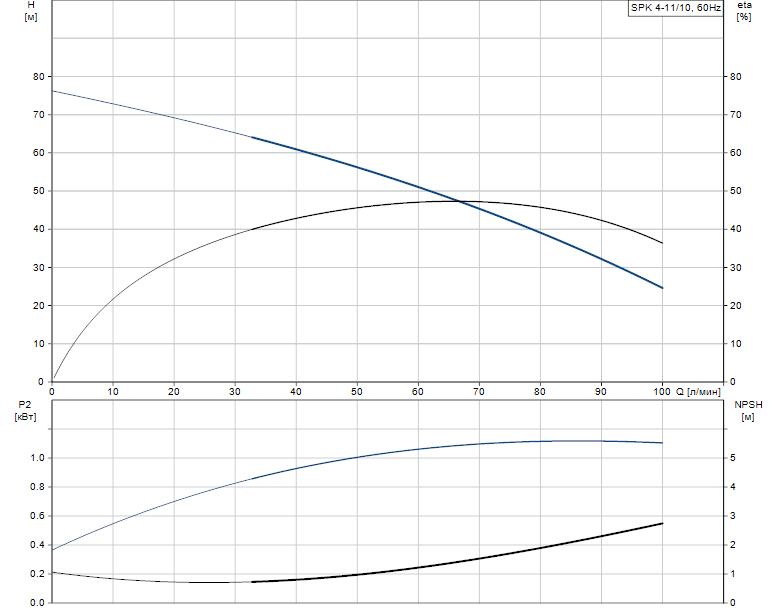

Гидравлические характеристики:

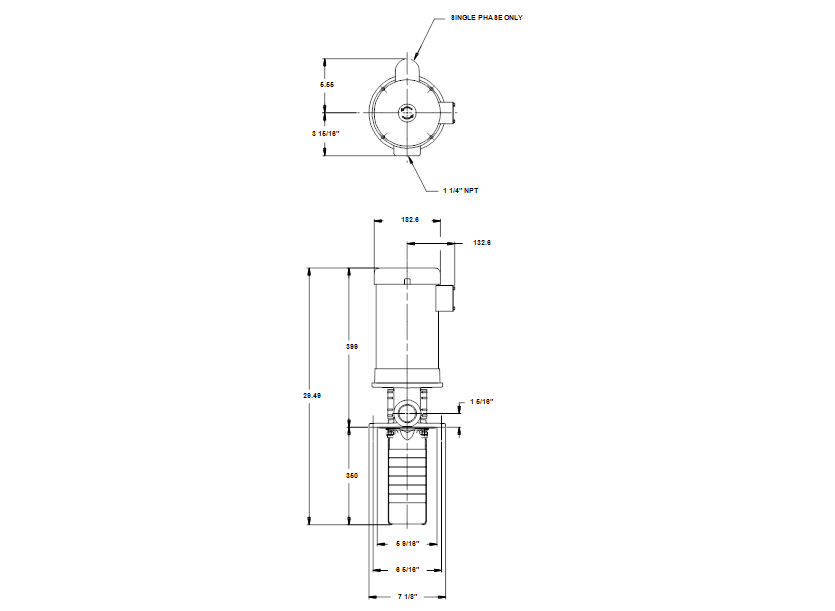

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
