Техническое описание:
Grundfos SPK 4-11/1 A-W-A-AUUV, артикул: 39GR5461 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из нержавеющей стали.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3410 об/м
Номинальный расход 75 л/мин
Номинальный напор 2.8 м
Ступени 11
Рабочие колеса 1
Первичное уплотнение вала AUUV
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель E
Сливные отверстия Открытое сливное отверстие |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Головная часть насоса Чугун
Голова насоса EN-GJL-200
Голова насоса ASTM 25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A |
Данные электрооборудования:
Тип электродвигателя SIEMENS
Номинальная мощность — P2 0.12 кВт
Энергия (Р2), необходимая для насоса 0.12 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 200-230D/346-400Y В
Номинальный ток 0.64/0.37 A
Cos фи — характеристика мощности 0.84-0.74
Номинальная скорость 3380-3440 об/м
Количество полюсов 2
Степень защиты (IEC 34-5) IP54
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 81621312 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Соединение труб G 3/4
Размер фланца электродвигателя FT75
Код присоединения W |
Управление:
|
|
Другое:
Минимальный индекс эффективности MEI ? N/A
Нетто вес 8.8 кг
Вес(Брутто) 10.1 кг |

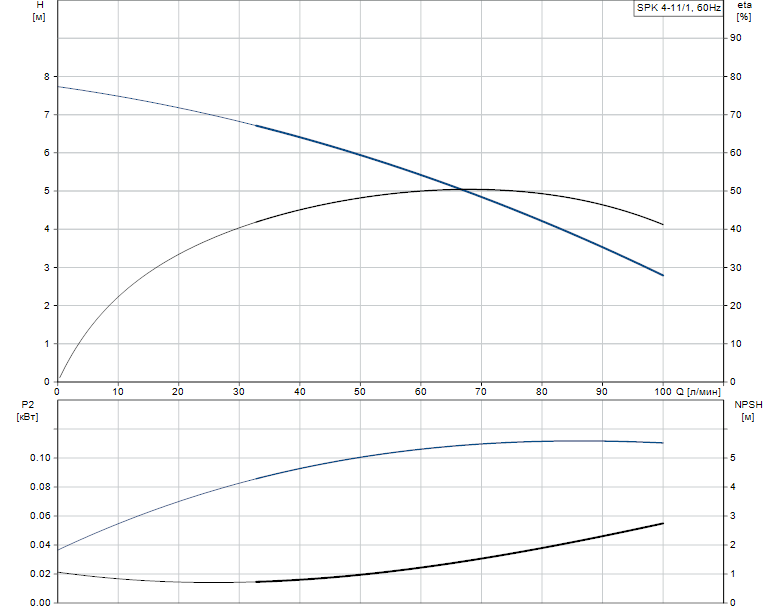

Гидравлические характеристики:

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
