Техническое описание:
Grundfos SPK 2-8/5 A-W-A-AUUV, артикул: 3HDH0365 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из нержавеющей стали.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 3447 об/м
Номинальный расход: 38.3 л/мин
Номинальный напор: 22.1 м
Ступени: 8
Рабочие колеса: 5
Первичное уплотнение вала: AUUV
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: E
Сливные отверстия: Закрытое сливное отверстие |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Головная часть насоса: Чугун
Голова насоса: EN-GJL-200
Голова насоса: ASTM 25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо: DIN W.-Nr. 1.4301
Рабочее колесо: AISI 304
Код материала: A |
Данные электрооборудования:
Тип электродвигателя: 71A
Класс энергоэфф-ти: NEMA Premium / IE3 60Hz
Номинальная мощность — P2: 0.37 кВт
Энергия (Р2), необходимая для насоса: 0.37 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 220-255D/380-440Y В
Номинальный ток: 1,50-1,44/0,87-0,83 A
Пусковой ток: 550-650 %
Cos фи — характеристика мощности: 0.85-0.76
Номинальная скорость: 3410-3470 об/м
Энергоэффективность: IE3 73,4%
Эффективность электродвигателя при полной нагрузке: 73.4 %
Эффективность двигателя при 3/4 нагрузки: 79.0 %
Эффективность электродвигателя при 1/2 нагрузки: 75.5 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 85805102 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Соединение труб: G 3/4
Размер фланца электродвигателя: FT85
Код присоединения: W |
Управление:
|
|
Другое:
Минимальный индекс эффективности MEI ?: N/A
Нетто вес: 11.5 кг
Вес(Брутто): 12.8 кг |

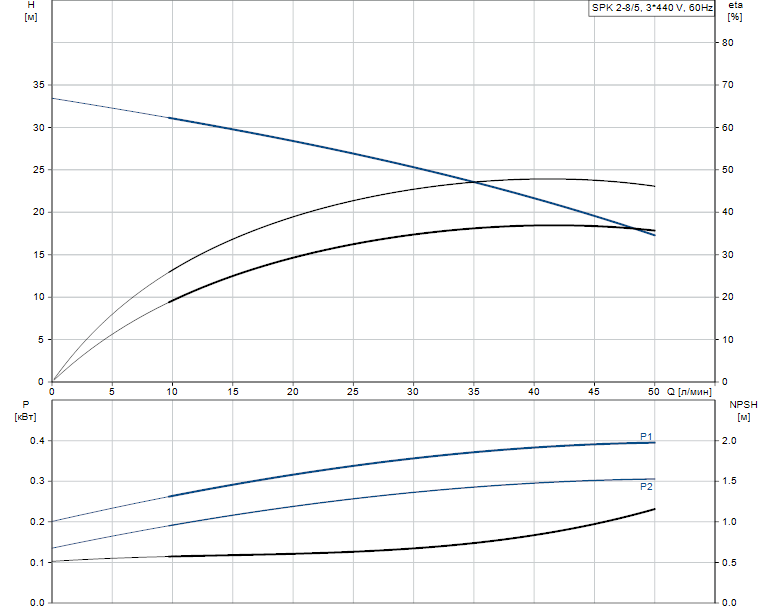

Гидравлические характеристики:

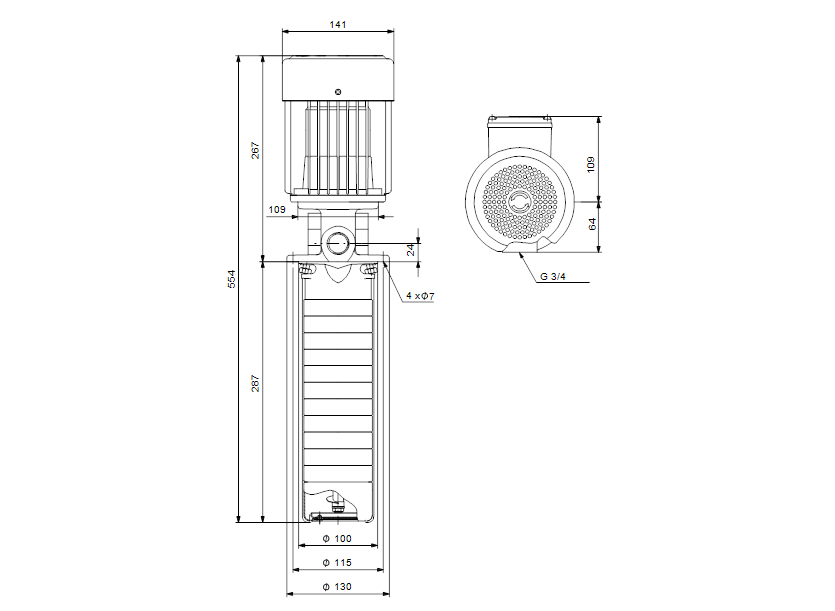

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
